Wire ropes [in-tenSion]

Wire ropes [in-tenSion]

Anastasia Demetriou, Stefanos Christoforou, Michaela Paschali, Ioanna Petrou

2014 | Architecture Department, University of Cyprus

Construction III | Tutor: Marios K. Phocas



Αναστασία Δημητρίου, Στέφανος Χριστοφόρου, Μιχαέλα Πασχάλη, Ιωάννα Πέτρου

2014 | Σχολή Αρχιτεκτονικής,Πανεπιστήμιο Κύπρου

Οικοδομική ΙΙΙ | Διδάσκων: Μάριος Κ. Φωκάς



Αποσυναρμολόγηση δομικού σκελετού και στοιχείων πλήρωσης, © Αναστασία Δημητρίου, Στέφανος Χριστοφόρου, Μιχαέλα Πασχάλη, Ιωάννα Πέτρου

The proposal is an experimental research that focuses on the creation of a metal, lightweight structure. The structure consists of steel wire rope systems, metal columns and diagonal rods which form pyramids. The pyramids are joined together by two systems of wire ropes forming one unified roof. The first system consists of a wire rope grid, which passes through the four base points of each pyramid carrying tensile stresses. The second system consists of pretensioned wire ropes passing through the tops of each pyramid carrying compressive stresses. The specially designed columns are placed on the perimeter of the rectangular construction in order to form four frames in the two axes and carry the loads to the ground. The behavior analysis of the frame under loads resulted to the smallest possible structural frame sections.



Φωτορεαλιστικό, © Αναστασία Δημητρίου, Στέφανος Χριστοφόρου, Μιχαέλα Πασχάλη, Ιωάννα Πέτρου

The peripheral arrangement of columns frees the interior of the structure. In the present proposal, which represent an Ephemeral Meteorological Station, the utility rooms are positioned centrally allowing the creation of separated functional spaces such as information point, reception and seminar areas, while allowing free circulation in the building. A series of glass panels are placed at a distance of 2.5 meters from the columns, enclosing the interior space, creating a double shell with the external shades serving the sunshade and the cross ventilation needs of the space.



Άποψη από την είσοδο, © Αναστασία Δημητρίου, Στέφανος Χριστοφόρου, Μιχαέλα Πασχάλη, Ιωάννα Πέτρου

Η πρόταση αποτελεί μια πειραματική αναζήτηση που εστιάζει στην δημιουργία μιας μεταλλικής, ελαφριάς κατασκευής. Η κατασκευή αποτελείται από συστήματα συρματόσχοινων, μεταλλικά υποστυλώματα και διαγώνιες ράβδους που διαμορφώνουν πυραμίδες. Οι πυραμίδες ενώνονται μεταξύ τους μέσω δύο συστημάτων από συρματόσχοινα διαμορφώνοντας ένα ενιαίο σώμα οροφής.  Το πρώτο σύστημα, από σχάρα συρματόσχοινων, περνά από τα τέσσερα σημεία στη  βάση της κάθε πυραμίδας μεταφέροντας εφελκύστηκες τάσεις. Το δεύτερο σύστημα, από προεντεταμένα συρματόσχοινα, περνά από τις κορυφές των πυραμίδων μεταφέροντας θλιπτικές τάσεις. Τα ειδικά σχεδιασμένα υποστυλώματα, τοποθετούνται περιμετρικά της τετράγωνης κατασκευής με τέτοιο τρόπο έτσι ώστε να σχηματίζονται τέσσερα πλαίσια στους δύο άξονες, τα οποία μεταφέρουν τα φορτία στο έδαφος. Η συμπεριφορά του πλαισίου στις φορτίσεις έχει αναλυθεί έτσι ώστε τα κύρια στοιχεία του δομικού συστήματος να έχουν τις μικρότερες δυνατές διατομές.

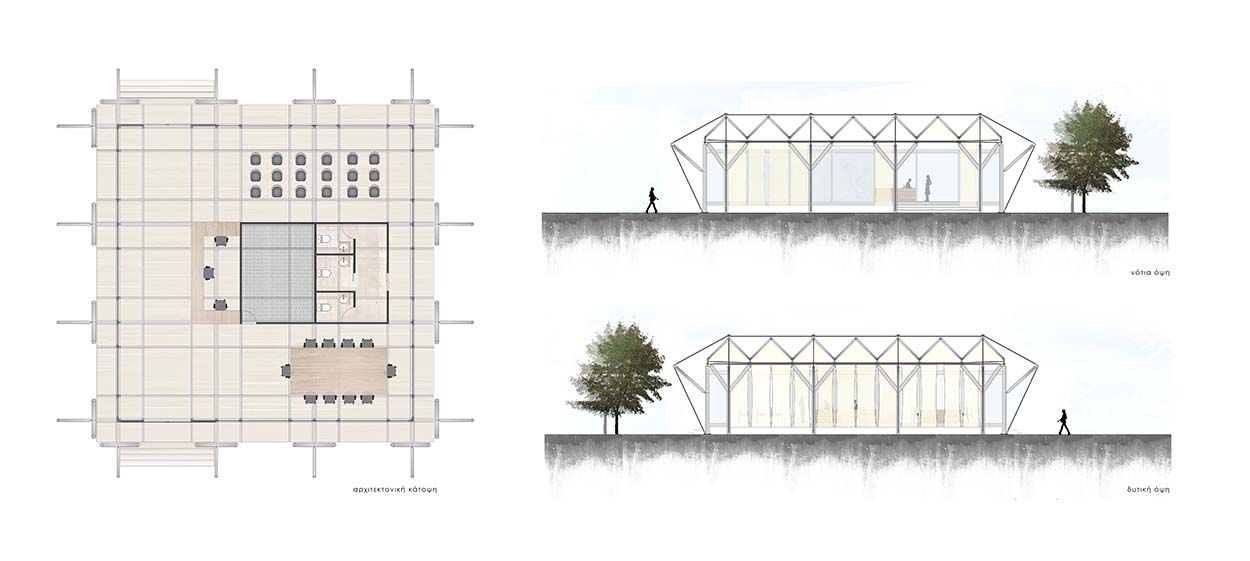

Αρχιτεκτονική σχέδια, © Αναστασία Δημητρίου, Στέφανος Χριστοφόρου, Μιχαέλα Πασχάλη, Ιωάννα Πέτρου

Η περιμετρική διάταξη των υποστυλωμάτων ελευθερώνει το εσωτερικό της κατασκευής. Στη συγκεκριμένη πρόταση, η οποία αφορά ένα Εφήμερο Μετεωρολογικό Σταθμό, κεντρικά τοποθετούνται βοηθητικοί χώροι επιτρέποντας έτσι την δημιουργία επιμέρους λειτουργικών χώρων υποδοχής, ενημέρωσης και σεμιναρίων επιτρέποντας ταυτόχρονα την περιμετρική περιήγηση στο κτίριο. Μια σειρά υαλοπινάκων τοποθετείται σε απόσταση 2,5 μέτρων από τα υποστυλώματα, περικλείοντας τον εσωτερικό χώρο, δημιουργώντας διπλό κέλυφος με το εξωτερικά σκίαστρα εξυπηρετώντας την ηλιοπροστασία και τον διαμπερή αερισμό του χώρου.

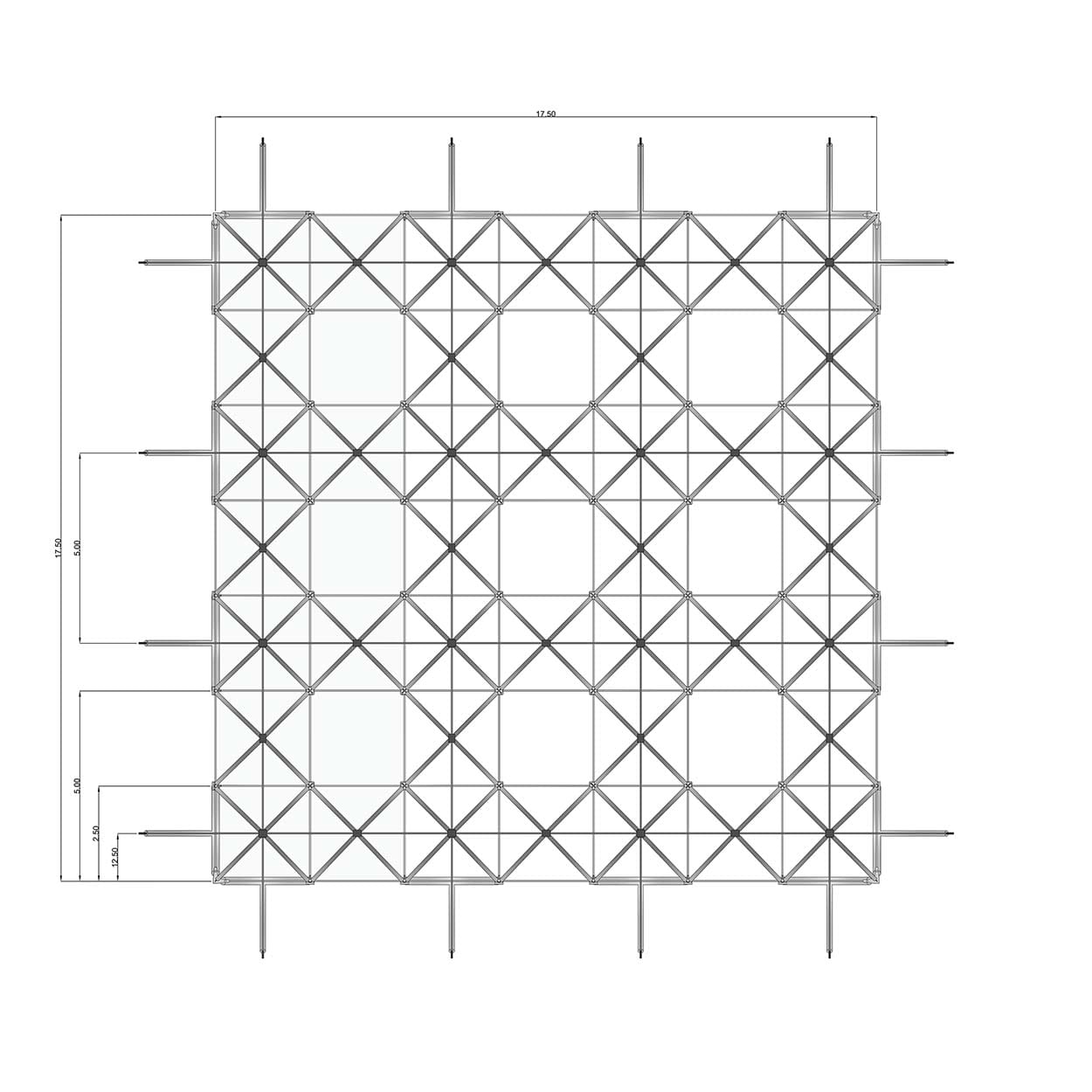

Κάτοψη οροφής, © Αναστασία Δημητρίου, Στέφανος Χριστοφόρου, Μιχαέλα Πασχάλη, Ιωάννα Πέτρου

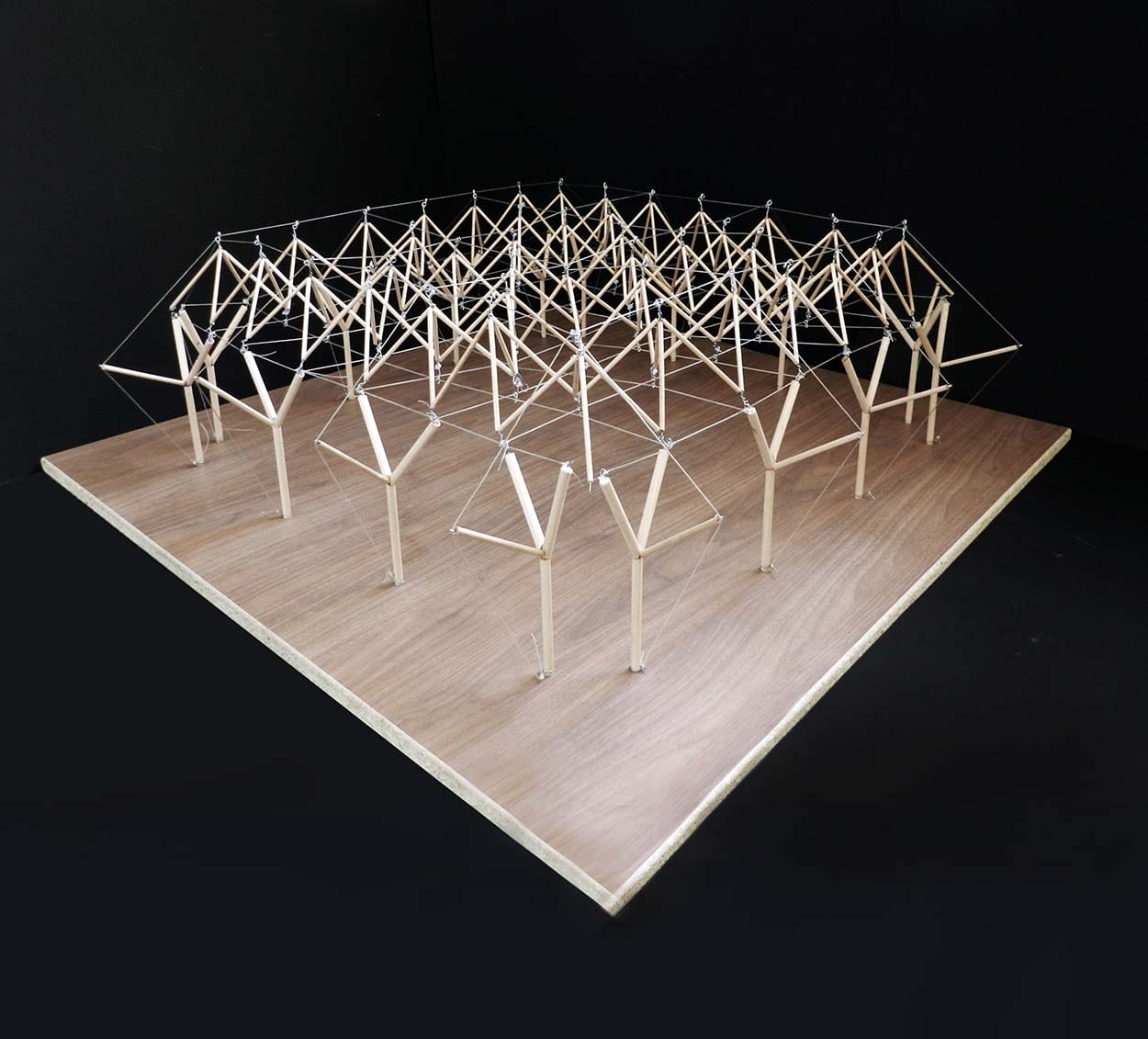

Φωτογραφία Μακέτας, © Αναστασία Δημητρίου, Στέφανος Χριστοφόρου, Μιχαέλα Πασχάλη, Ιωάννα Πέτρου

Ισομετρικό δομικού σκελετού, © Αναστασία Δημητρίου, Στέφανος Χριστοφόρου, Μιχαέλα Πασχάλη, Ιωάννα Πέτρου

Κατασκευαστικές Λεπτομέρειες, © Αναστασία Δημητρίου, Στέφανος Χριστοφόρου, Μιχαέλα Πασχάλη, Ιωάννα Πέτρου

Κατασκευαστική Τομή, © Αναστασία Δημητρίου, Στέφανος Χριστοφόρου, Μιχαέλα Πασχάλη, Ιωάννα Πέτρου

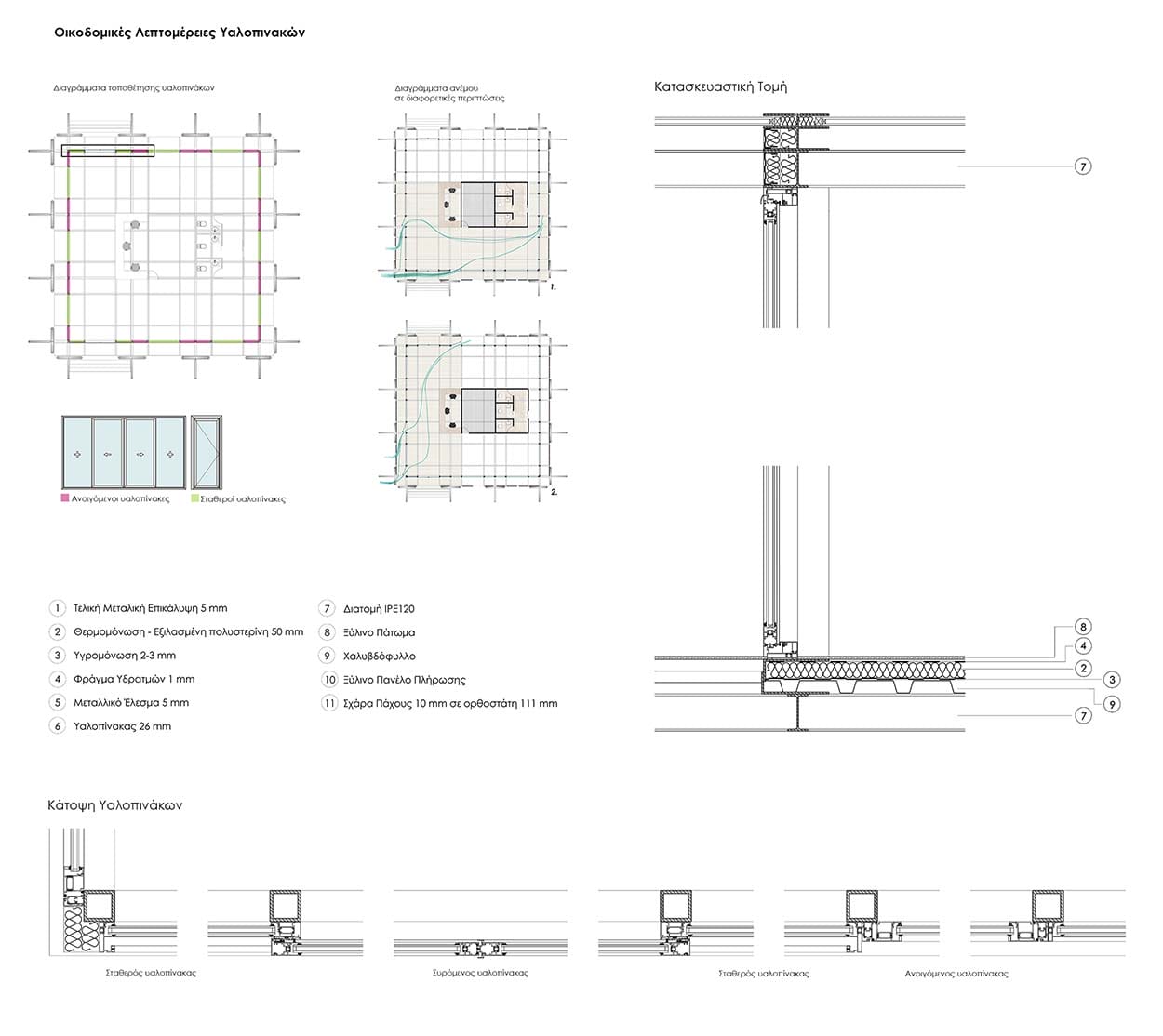

Οικοδομικές λεπτομέρειες υαλοπινάκων, © Αναστασία Δημητρίου, Στέφανος Χριστοφόρου, Μιχαέλα Πασχάλη, Ιωάννα Πέτρου
