Water Cycle Seaskyscraper – Highly Integrated Synthesis

Water Cycle Seaskyscraper – Highly Integrated Synthesis

Konstantinos Chatzimanolis

2016 | University of Cyprus

Diploma Thesis | Supervisor: Odisseas Kontovourkis


Κωνσταντίνος Χατζημανώλης

2016  | Αρχιτεκτονική Σχολή Πανεπιστημίου Κύπρου

Διπλωματική Εργασία | Διδάσκων: Οδυσσέας Κοντοβούρκης

Night View, © Κωνσταντίνος Χατζημανώλης

ακολουθεί κείμενο στην ελληνική

The current project examines the water scarcity issue through an innovative multi-parametric, highly integrated synthesis of an architectural prototype.

Water cycle Seaskyscraper can be characterized as a sustainable solution for water production that can be applied to resolve this problem. Specifically, this procedure uses seawater, which under a specific treatment is collected, distilled, filtered, metalized, and finally it produces clean and tasty water.


Bottom-up View, © Κωνσταντίνος Χατζημανώλης

Within this framework, the current project suggests the development of such mechanism, which is positioned in the sea in order to provide an easy access to seawater taking advantage of the high levels of humidity. After a series of architectural experimentations suitable to suggest simultaneously living spaces and water production systems, a hexagonal prism with hooked end, which covers the main part of the mechanism, has been selected for implementation. The application of parametric principles that take place in this investigation aims to optimize the performance of water production and at the same time the functional composition of living spaces.


Bird View, © Κωνσταντίνος Χατζημανώλης

In order to test the design hypothesis, a case study with specific characteristics in Cyprus and in the Aegean Sea region is developed. This is done through a holistic development of a building that integrates the above mechanisms based on the Aegean and Cyprus wind flow, the water needs of an average city of an Aegean island or a city in Cyprus, combined with a specific functional program. This project aims to provide answers on the water crisis issue, for all areas in the world that experience similar problems in relation to sustainable, innovative solutions in water management research, providing in parallel food for thought and suggestions for further developments.


Underwater View, © Κωνσταντίνος Χατζημανώλης

ελληνικό κείμενο

Η συγκεκριμένη έρευνα αγγίζει το περιβαλλοντικό ζήτημα της λειψυδρίας και προσπαθεί να απαντήσει και να επιλύσει το συγκεκριμένο περιβαλλοντικό θέμα, μέσω μιας καινοτόμας πολύ-παραμετρικής σύνθεσης ενός πρότυπου αρχιτεκτονήματος.

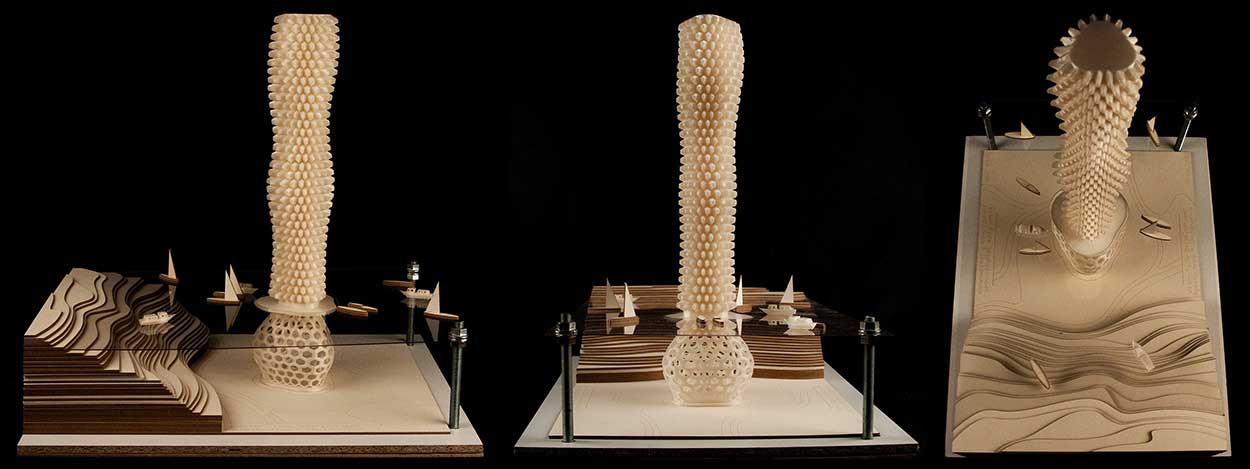

Architectural Model, © Κωνσταντίνος Χατζημανώλης

Η λειψυδρία είναι ένα περιβαλλοντικό ζήτημα που εντείνεται χρόνο με τον χρόνο, δίχως να δίδεται κάποια βιώσιμη λύση. Τα υποανάπτυκτα κράτη δεν μπορούν να το αντιμετωπίσουν, ενώ, ανεπτυγμένα κράτη το αντιμετωπίζουν με μη βιώσιμες λύσεις, με μεγάλο κόστος. Κράτη όπως αυτά είναι η Κύπρος, όπως και η Ελλάδα και λειτουργούν ως απαρχή της έρευνας, με το παράδειγμα των άνυδρων τούς περιοχών.

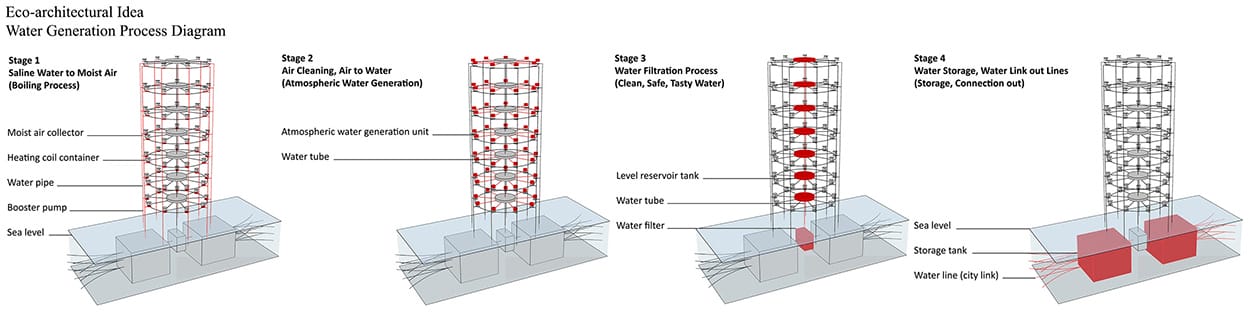

Eco-architectural Idea, © Κωνσταντίνος Χατζημανώλης

Αναζητώντας βιώσιμη λύση για παραγωγή νερού, φτάνουμε στο παράδειγμα του κύκλου του νερού, όπου ξεκινά η ανάπτυξη μια παρόμοιας επιταχυνόμενης διαδικασίας, που καταλήγει σε έναν μηχανισμό, ο οποίος μπορεί να παράξει μεγάλες ποσότητες καθαρού νερού και να προσαρμοστεί σε αρχιτεκτονικές ανάγκες. Συνοπτικά, η διαδικασία που ακολουθείται είναι η εξής: θαλασσινό νερό εξατμίζεται, συνενώνεται με τον ατμοσφαιρικό υγρό αέρα, απορροφάται από τον μηχανισμό, καθαρίζεται μέσω φίλτρων αέρα, ψύχεται, υγροποιείται και συλλέγεται ώστε να φιλτραριστεί και να επιμεταλλωθεί για να είναι καθαρό και γευστικό και να διοχετευθεί σε κοντινές περιοχές, προς χρήση. Για να λειτουργήσει ορθά ο μηχανισμός, το αρχιτεκτόνημα τοποθετείται στη θάλασσα, ώστε να υπάρχει πρόσβαση στο θαλασσινό νερό, ενώ πρέπει να αναπτύσσεται καθ’ ύψος, όπου ο ατμοσφαιρικός αέρας είναι πιο υγρός.

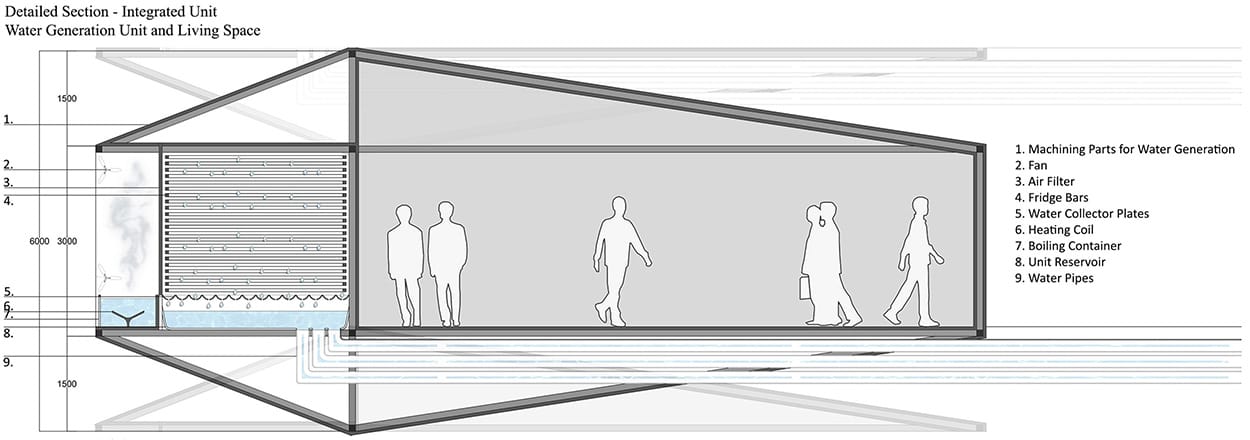

Unit Section, © Κωνσταντίνος Χατζημανώλης

Ως απόληξη, η έρευνα επιστρέφει εκεί που ξεκίνησε, γίνεται μια περιπτωσιολογική μελέτη με συγκεκριμένα χαρακτηριστικά στην περιοχή του Αιγαίου και των υδάτων της Κύπρου. Σκοπός της έρευνας είναι να δώσει απαντήσεις στο ζήτημα της λειψυδρίας, για όλες τις περιοχές του πλανήτη, που αντιμετωπίζουν αυτό το πρόβλημα, με μια βιώσιμη, καινοτόμα λύση και να προβληματίσει για την διαχείριση του αγαθού, που ονομάζεται νερό. Το αποτέλεσμα μπορεί να κινείται μεταξύ ουτοπίας και πραγματικότητας , αλλά, αν η εφαρμογή ξεκινήσει από την κλίμακα της μονάδας-προβοσκιδας και επιφέρει αποτελέσματα μπορεί ο συνολικός σχεδιασμός να αποδειχθεί μια επιτακτική λύση.

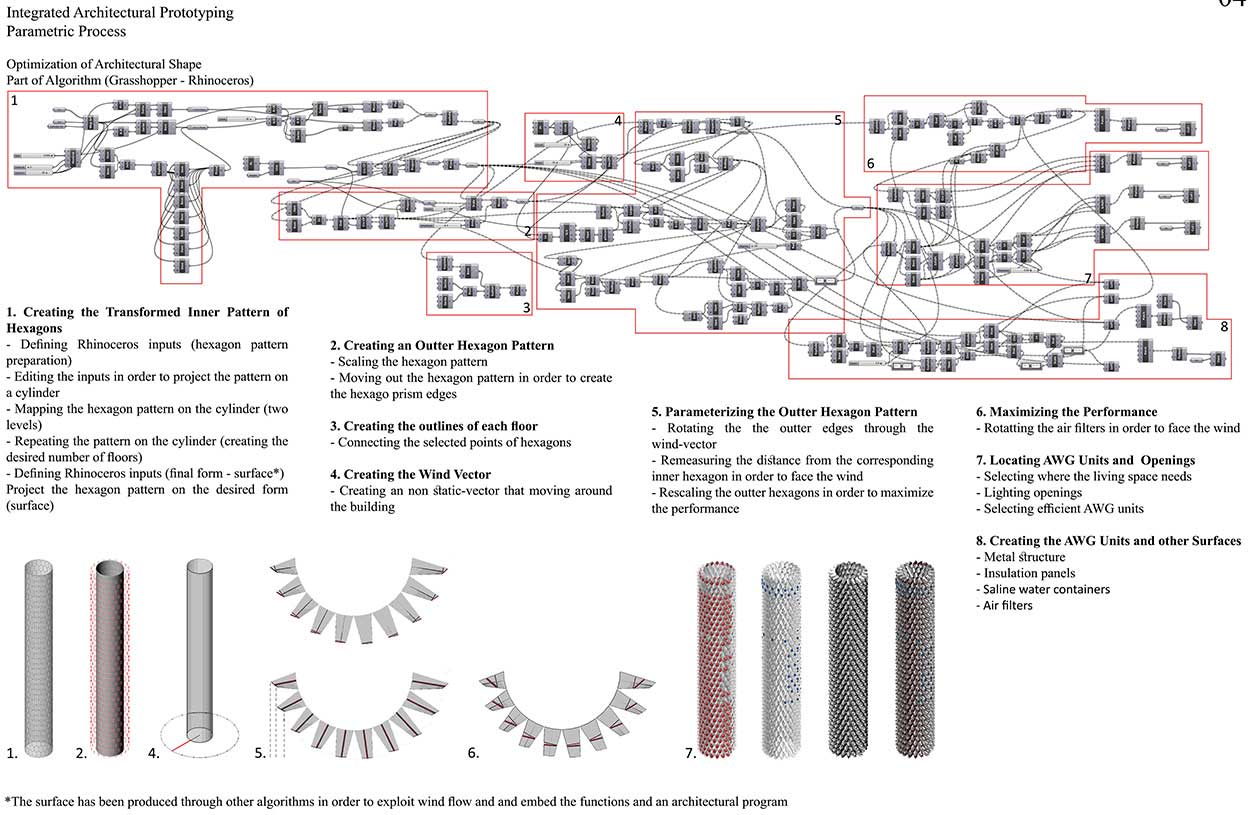

Parametric Process, © Κωνσταντίνος Χατζημανώλης

Architectural Sections, © Κωνσταντίνος Χατζημανώλης

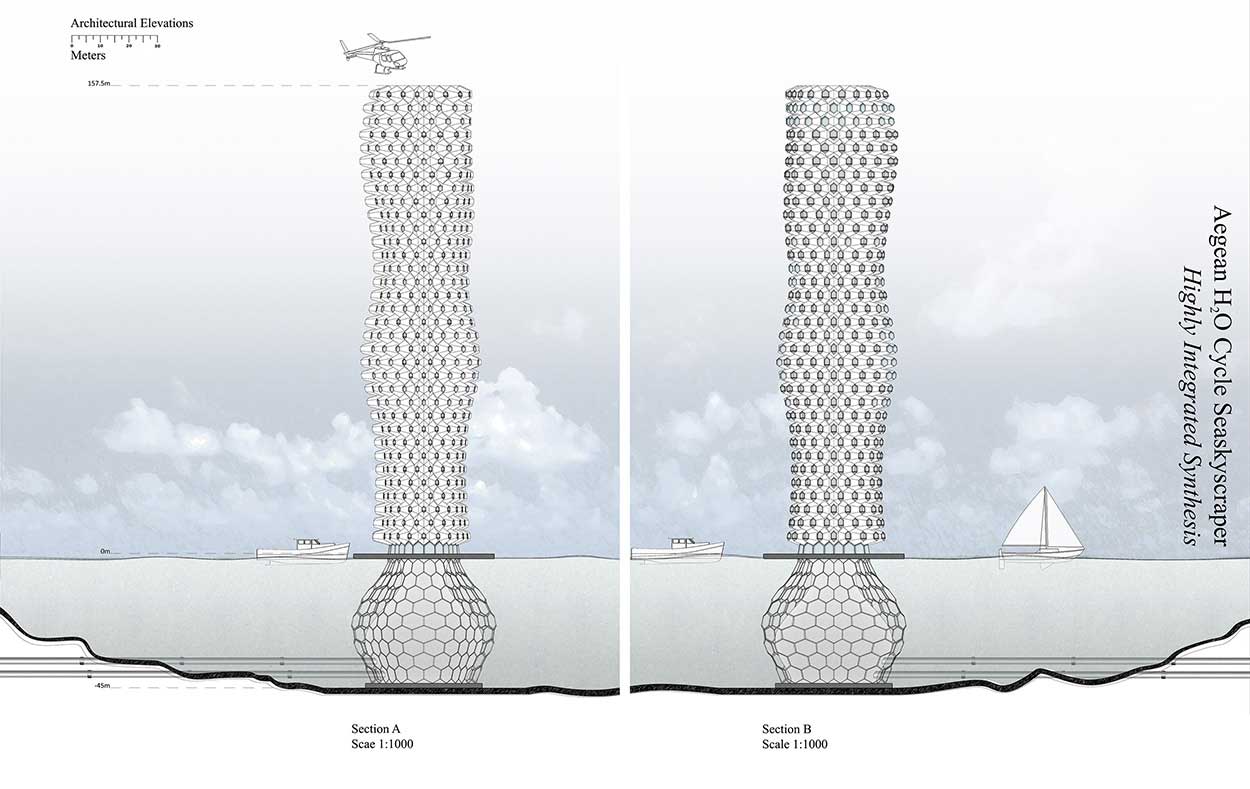

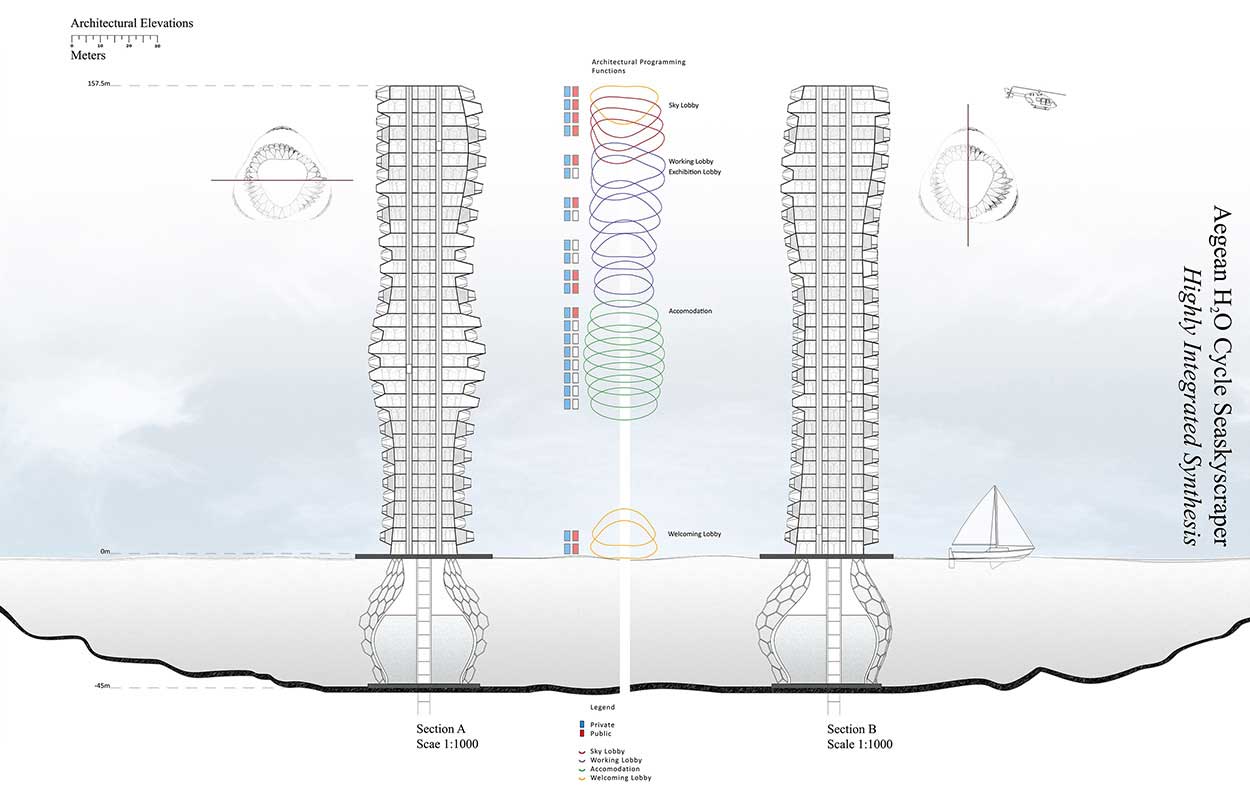

Architectural Elevations, © Κωνσταντίνος Χατζημανώλης
