Yiangou Andriani, Mosfiliotis Antonis, Skoulas Iasonas,  Stroumpoulis Andreas

2016 | Department of Architecture, University of Cyprus

Structural Technology III | Tutor: Marios Phokas

Χωρίς Πάκτωση

Γιάγκου Ανδριανή, Μοσφιλιώτης Αντώνης, Σκουλάς Ιάσονας, Στρουμπούλης Ανδρέας

2016 | Τμήμα Αρχιτεκτονικής, Πανεπιστήμιο Κύπρου

Οικοδομική ΙΙΙ | Διδάσκων: Μάριος Φωκάς

Φωτορεαλιστική απεικόνιση, © Γιάγκου Ανδριανή, Μοσφιλιώτης Αντώνης, Σκουλάς Ιάσονας, Στρουμπούλης Ανδρέας

The proposal aims to develop ephemeral building unit, i-port, which will house research program, and in particular meteorological center, with exhibition and laboratory character. The proposal relates to a single functional steel building, based on a grid of 10m x 30m. The building structure of the building is a symmetrical elliptical frame system, hanging at a height of three meters from system hinged columns and proetetamenon ropes.

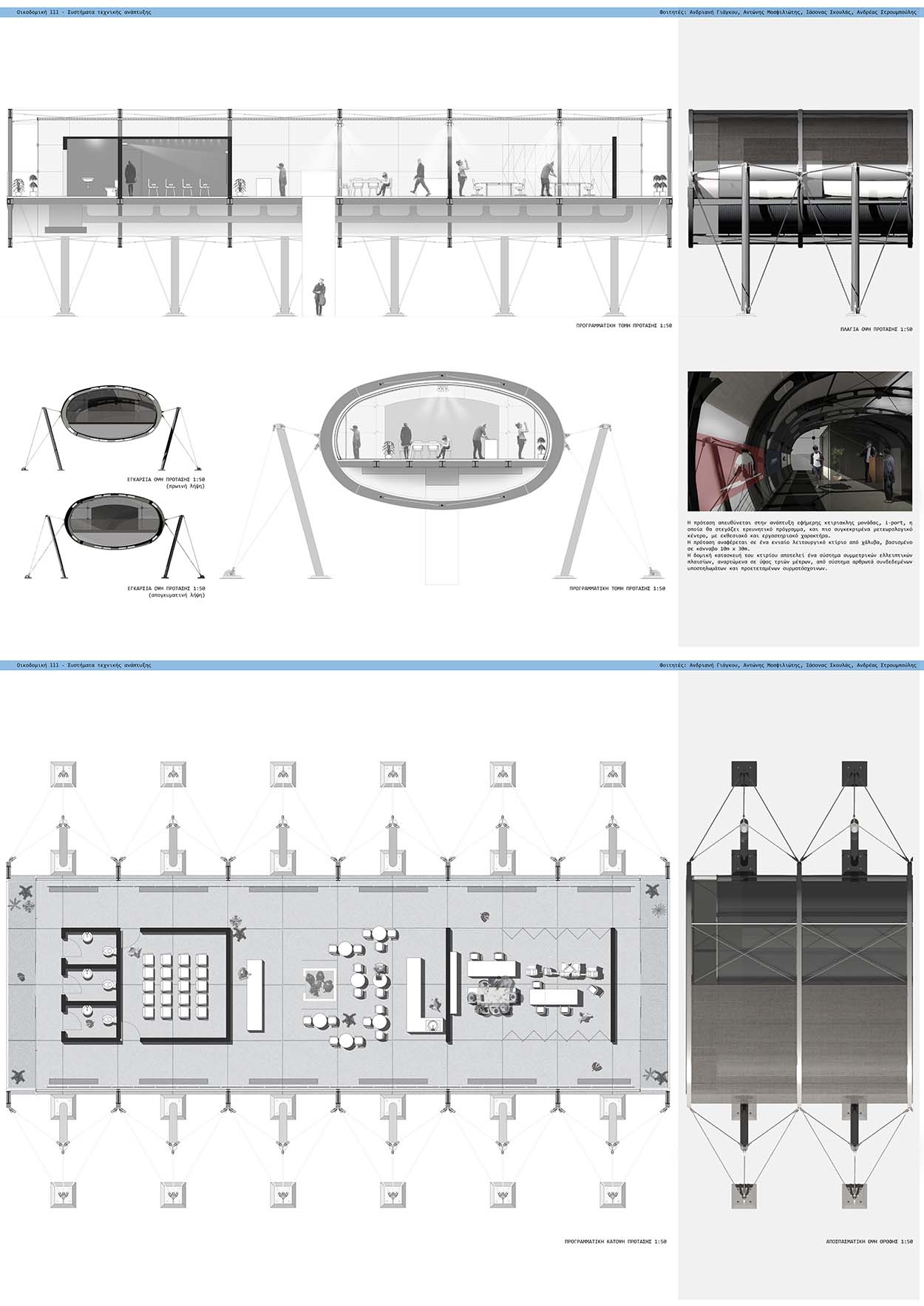

Προγραμματική αποτύπωση σε τομή και κάτοψη, © Γιάγκου Ανδριανή, Μοσφιλιώτης Αντώνης, Σκουλάς Ιάσονας, Στρουμπούλης Ανδρέας

The secondary shell of the building unit, which surrounds the primary structural system consists of two semi-transparent fabric layers based on a system of movement on the framework, responsible for managing the diffusion of light in the interior of the building in the solar energy collection.

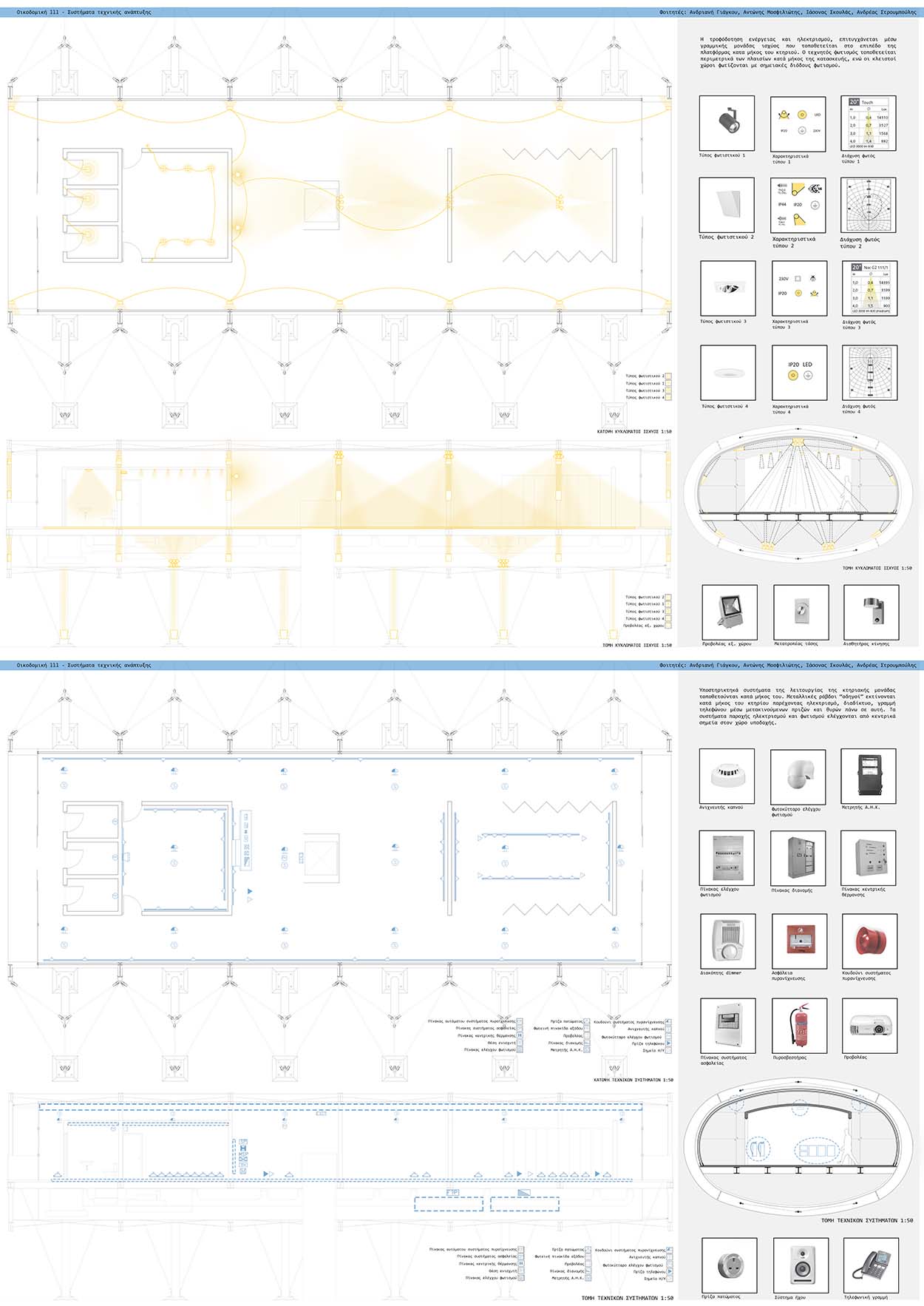

Συστήματα τεχνικής ανάπτυξης I, © Γιάγκου Ανδριανή, Μοσφιλιώτης Αντώνης, Σκουλάς Ιάσονας, Στρουμπούλης Ανδρέας

Η πρόταση απευθύνεται στην ανάπτυξη εφήμερης κτιριακής μονάδας, i-port, η οποία θα στεγάζει ερευνητικό πρόγραμμα, και πιο συγκεκριμένα μετεωρολογικό κέντρο, με εκθεσιακό και εργαστηριακό χαρακτήρα. Η πρόταση αναφέρεται σε ένα ενιαίο λειτουργικό κτίριο από χάλυβα, βασισμένο σε κάνναβο 10m x 30m. Η δομική κατασκευή του κτιρίου αποτελεί ένα σύστημα συμμετρικών ελλειπτικών πλαισίων, αναρτώμενα σε ύψος τριών μέτρων, από σύστημα αρθρωτά συνδεδεμένων υποστυλωμάτων και προετεταμένων συρματόσχοινων.

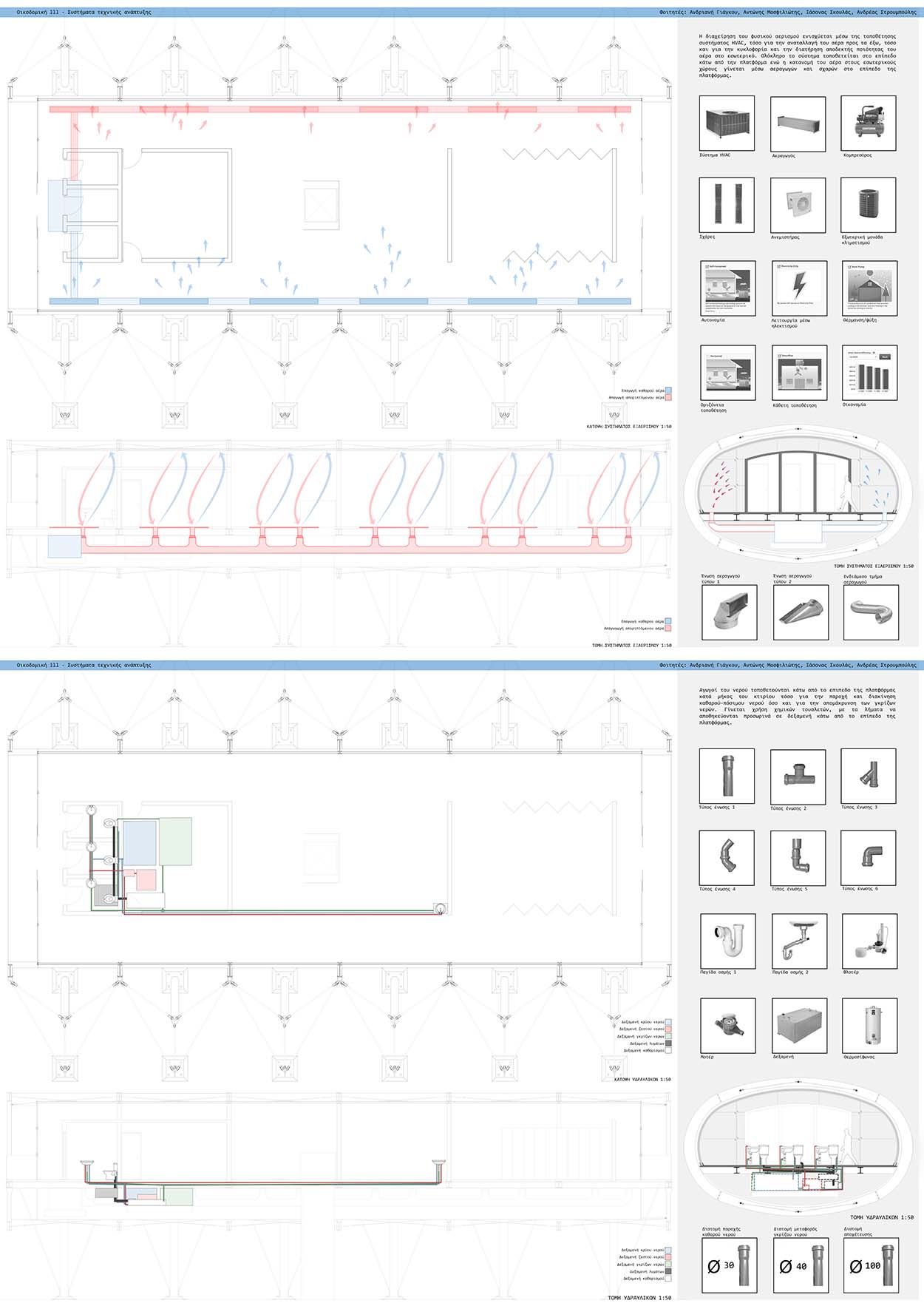

Συστήματα τεχνικής ανάπτυξης II, © Γιάγκου Ανδριανή, Μοσφιλιώτης Αντώνης, Σκουλάς Ιάσονας, Στρουμπούλης Ανδρέας

Το δευτερεύον κέλυφος της κτιριακής μονάδας, το οποίο περιβάλλει το πρωτεύον δομικό σύστημα, αποτελείται από δύο ημιδιάφανες υφασμάτινες στρώσεις που στηρίζονται πάνω σε ένα σύστημα μετακίνησης πάνω στα πλαίσια, υπεύθυνες για την διαχείριση της διάχυσης του φωτός στον εσωτερικό του κτιρίου κατ την συλλογή ηλιακής ενέργειας.

Συστήματα τεχνικής ανάπτυξης II, © Γιάγκου Ανδριανή, Μοσφιλιώτης Αντώνης, Σκουλάς Ιάσονας, Στρουμπούλης Ανδρέας

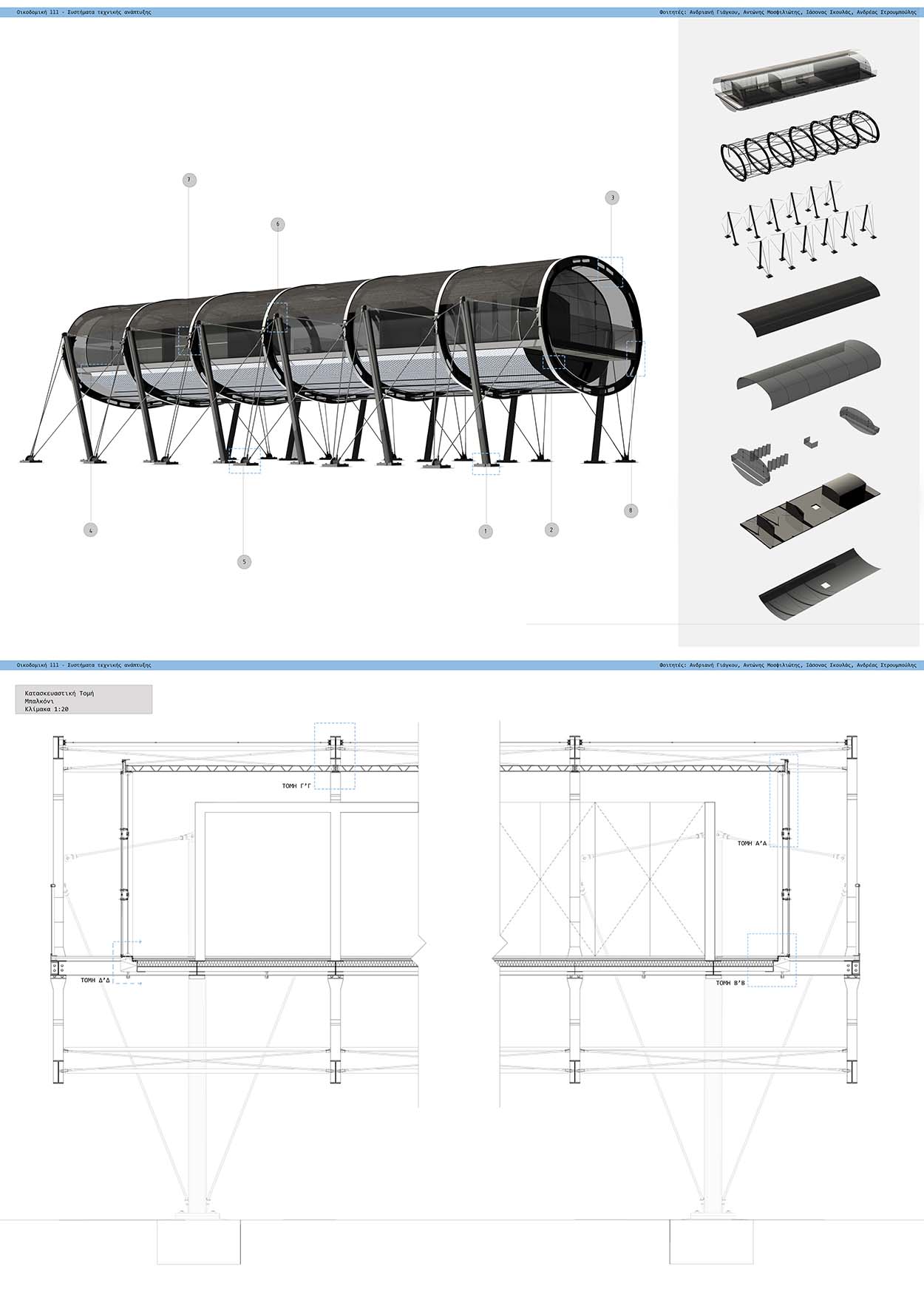

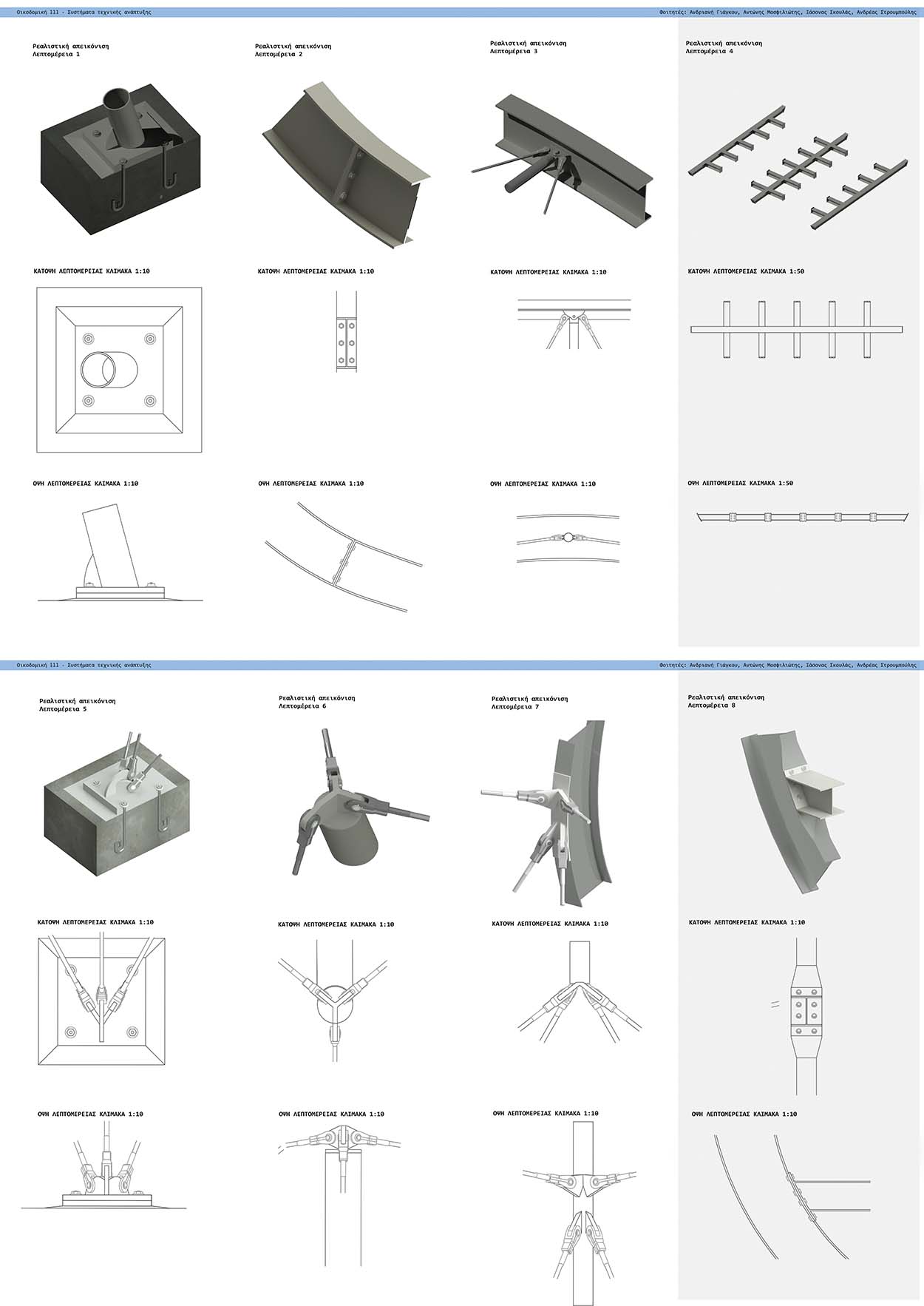

Αποσυναρμολόγηση μερών βασικής δομής και δομικές λεπτομέρειες, © Γιάγκου Ανδριανή, Μοσφιλιώτης Αντώνης, Σκουλάς Ιάσονας, Στρουμπούλης Ανδρέας

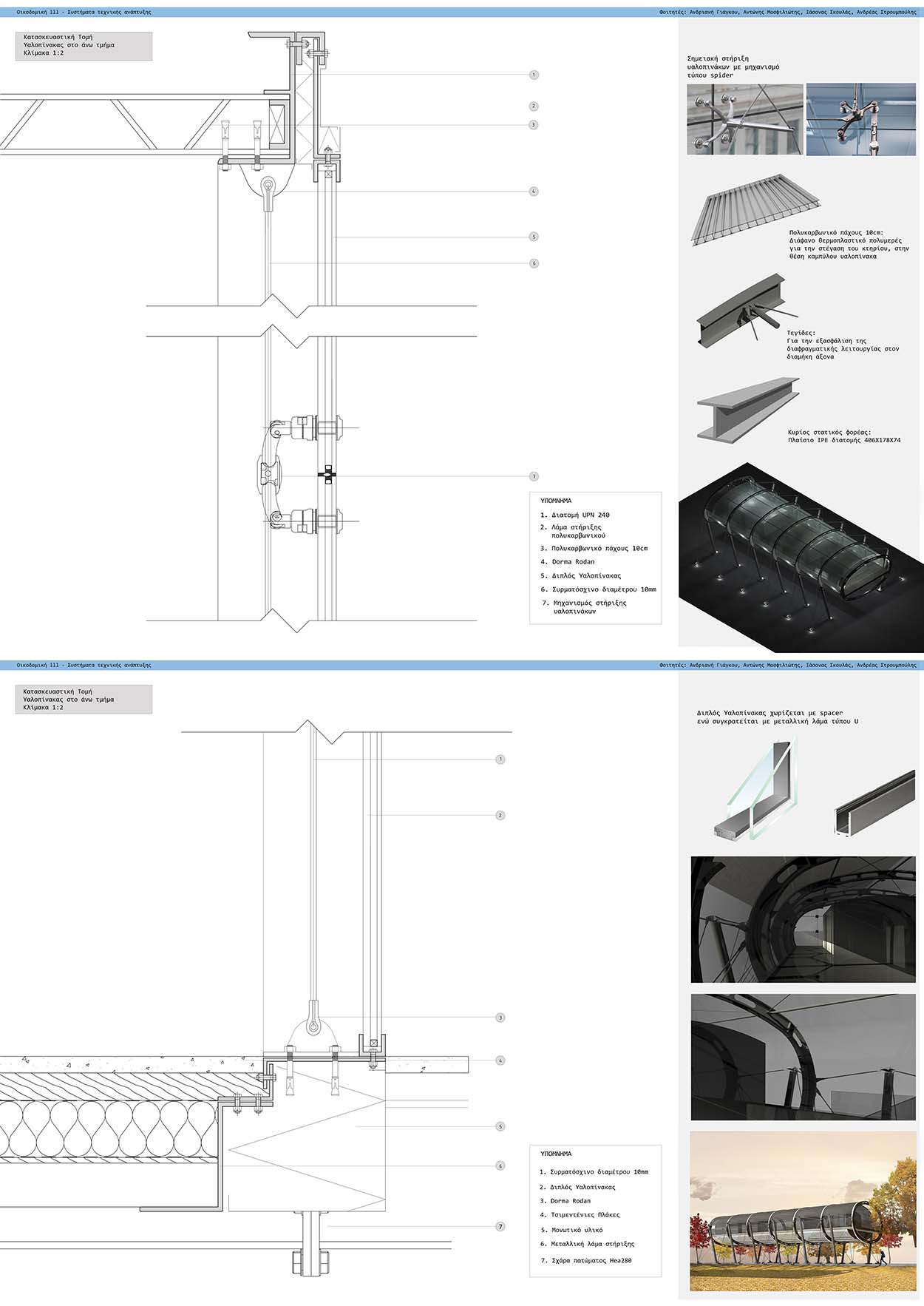

Κατασκευαστικές λεπτομέρειες, © Γιάγκου Ανδριανή, Μοσφιλιώτης Αντώνης, Σκουλάς Ιάσονας, Στρουμπούλης Ανδρέας

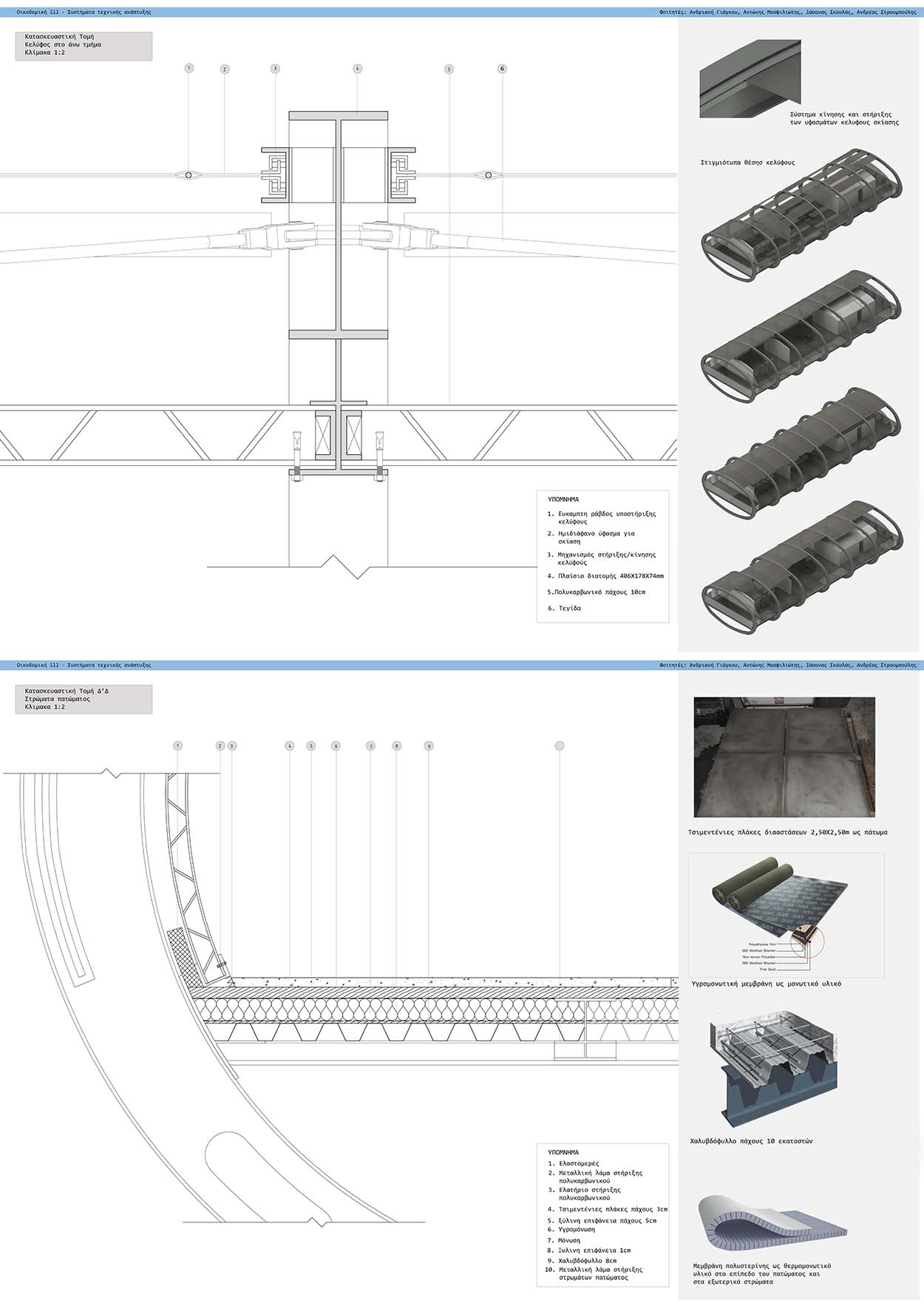

Οικοδομικές λεπτομέρειες , © Γιάγκου Ανδριανή, Μοσφιλιώτης Αντώνης, Σκουλάς Ιάσονας, Στρουμπούλης Ανδρέας

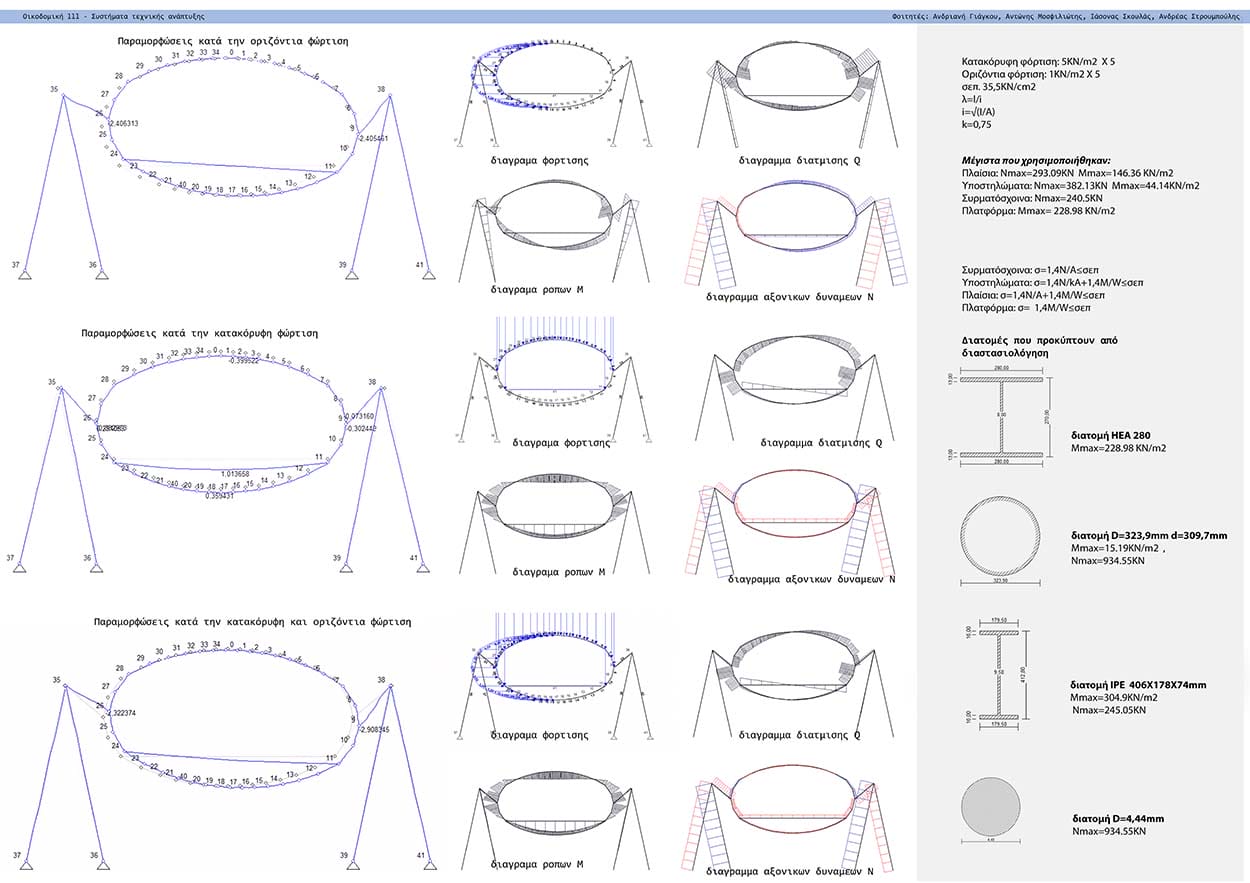

Διαστασιολόγηση , © Γιάγκου Ανδριανή, Μοσφιλιώτης Αντώνης, Σκουλάς Ιάσονας, Στρουμπούλης Ανδρέας
