Fire Observatory in Madaris, Cyprus

Fire Observatory in Madaris, Cyprus

Siakallis Christos, Demetriadou Leto, Panayi Antonia

2016 | School of Architecture, National Technical University of Athens

Architectural Design 6A | Tutors: Katsaros Miltiadis,  Tzitzas Miltiadis – Nikolaos



Παρατηρητήριο Δασοπυρόσβεσης στη Μαδαρή

Σιακαλλής Χρίστος, Δημητριάδου Λητώ, Παναγή Αντωνία

2016 | Σχολή Αρχιτεκτόνων Μηχανικών Τομέας IV – Εθνικό Μετσόβιο Πολυτεχνείο

Αρχιτεκτονικός Σχεδιασμός 6| Διδάσκοντες: Κατσαρός Μιλτιάδης,  Τζιτζάς Μιλτιάδης Νικόλαος

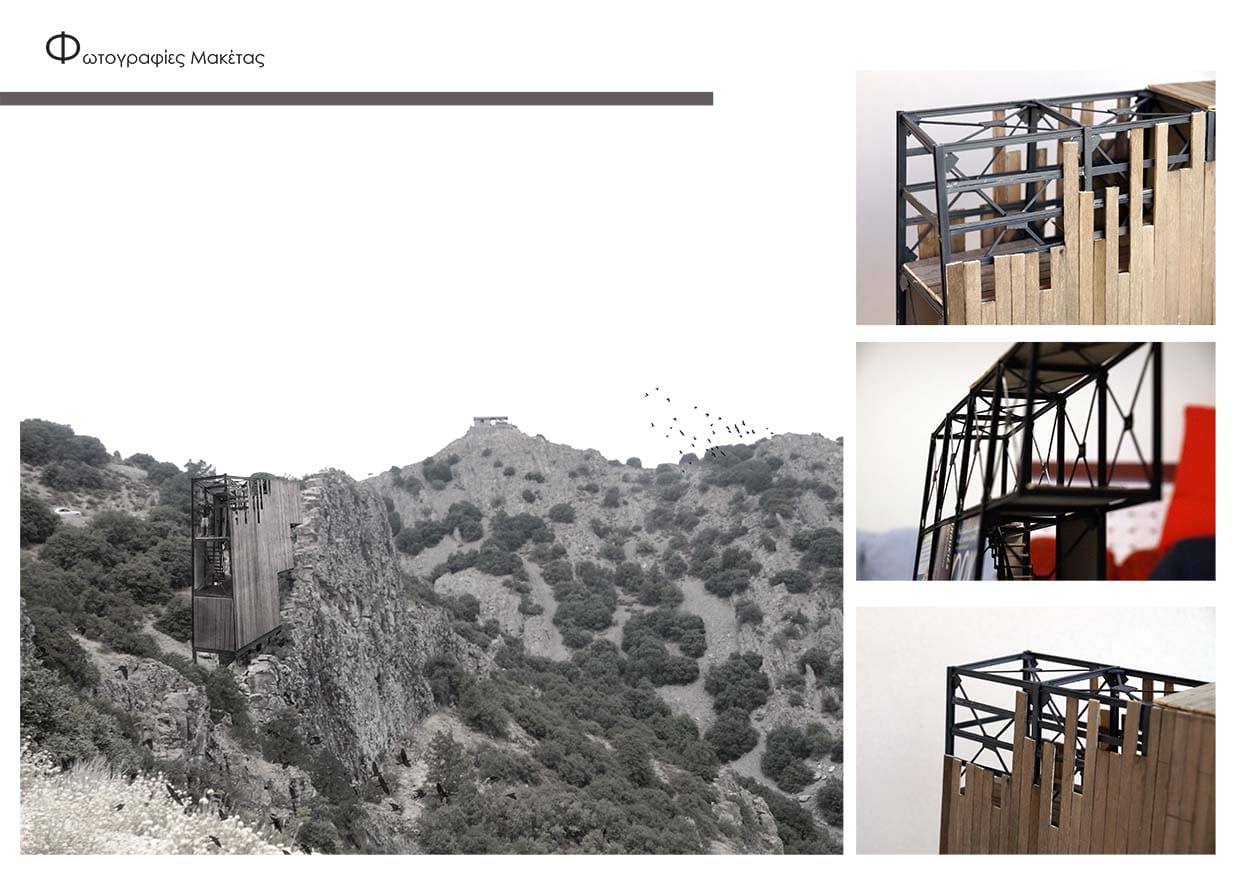

Φωτογραφίες Μακέτας, © Σιακαλλής Χρίστος, Δημητριάδου Λητώ, Παναγή Αντωνία

The main objective of the course was the design and construction of a mountain fire observatory in a scale of 1/20, which would be located on a Greek mountain over 1000 metres high.

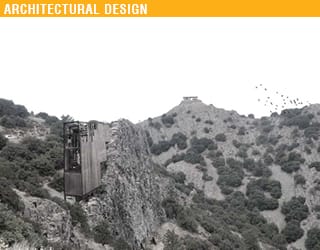

The selected location is Tishia of Madaris in Cyprus, with an elevation of 1500 metres.  The unique environment of the region is enhanced by the vertical rocks that surround the area like huge imposing walls. In order to achieve a better integration of the observatory in the natural environment, the construction is placed next to a vertical rock and follows its form and natural slope.

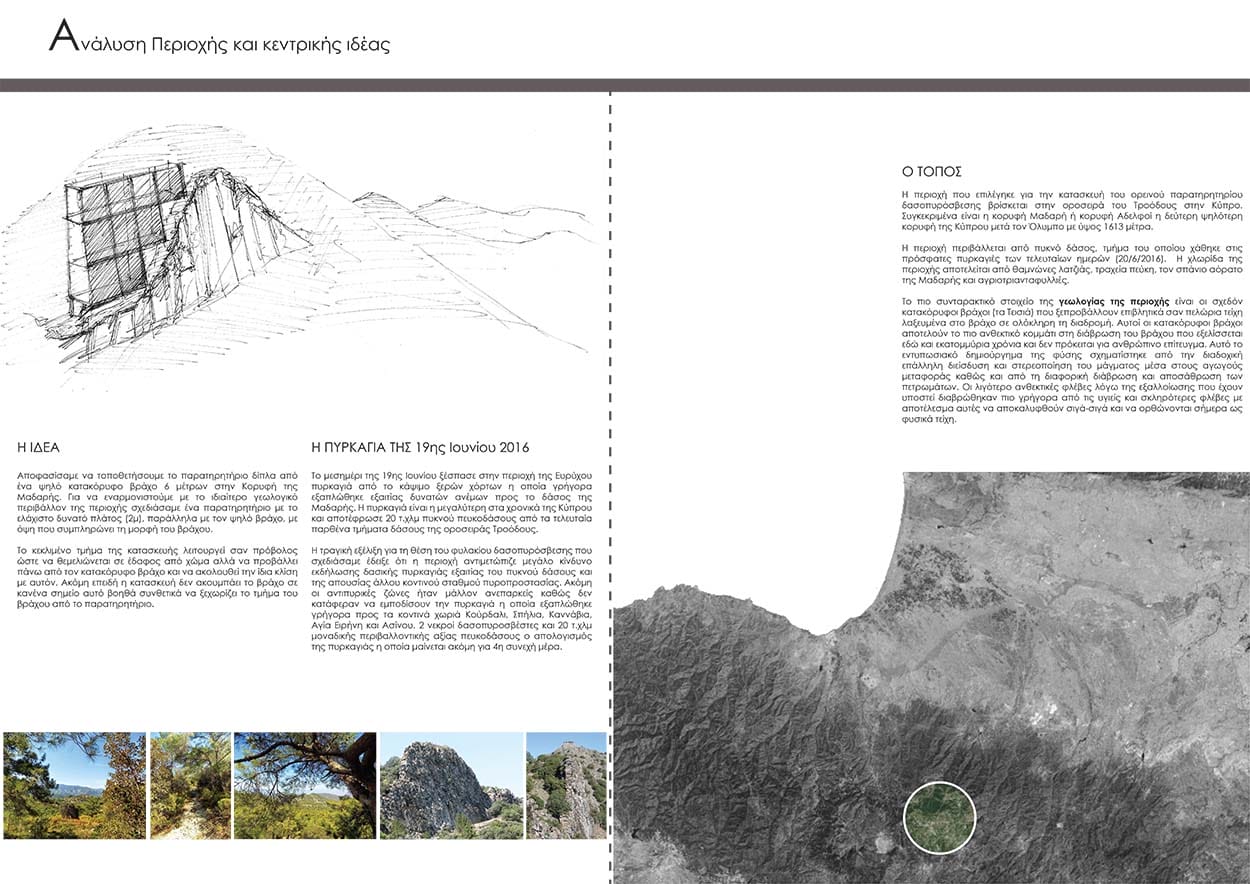

Ανάλυση Περιοχής και Κεντρικής Ιδεάς, © Σιακαλλής Χρίστος, Δημητριάδου Λητώ, Παναγή Αντωνία

The observatory is made out of lightweight materials and its structure consists of open steel sections. The construction consists of three levels, the area of which is increased in height. The enclosed nucleus of the construction is located at the lowest level and can accommodate the two people who will be taking observation shifts. A transitional section leads to the observation tower, located at a height of 4 metres. The construction is covered externally by wood, in a way that resembles the curves of the rock.

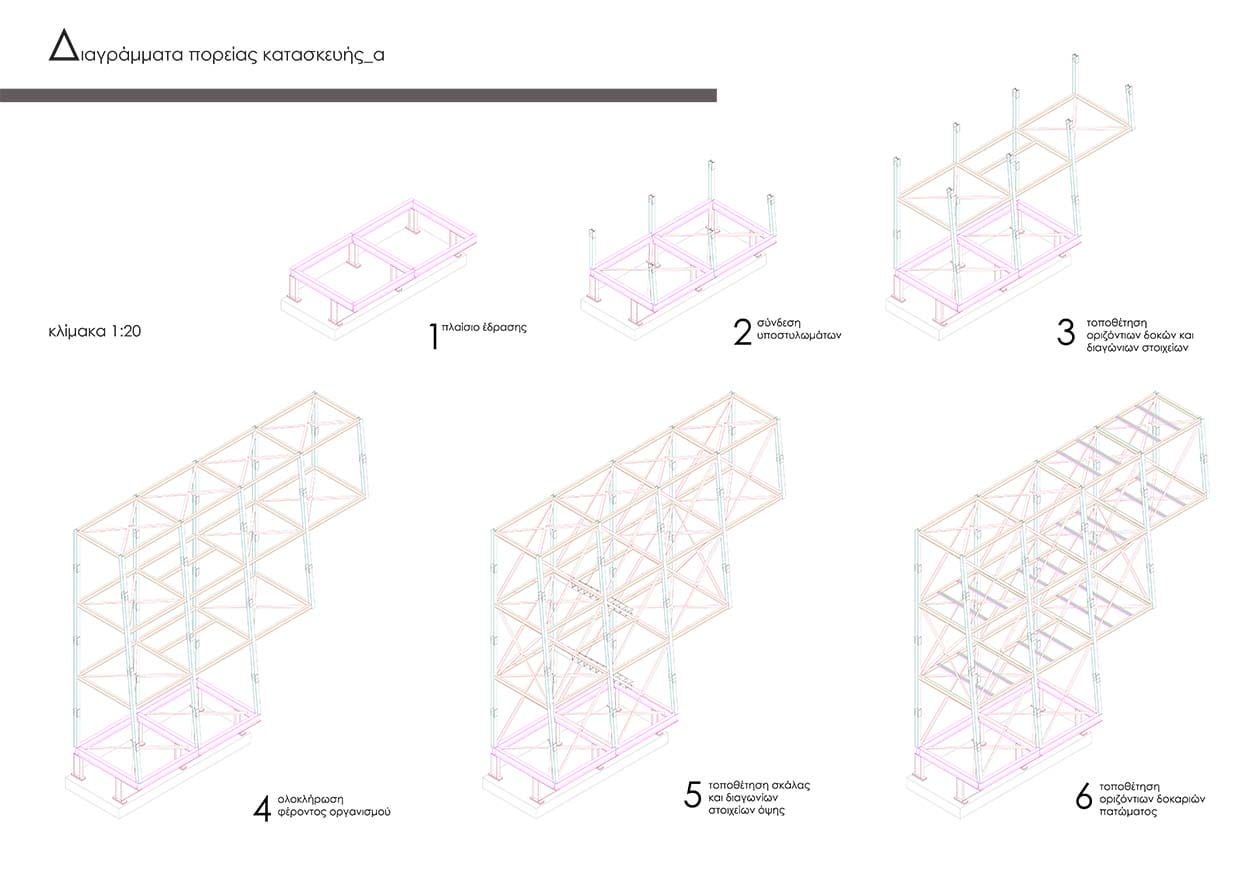

Διαγράμματα Πορείας Κατασκευής_Α, © Σιακαλλής Χρίστος, Δημητριάδου Λητώ, Παναγή Αντωνία

ελληνικό κείμενο



Βασικό αντικείμενο του μαθήματος ήταν ο σχεδιασμός και η κατασκευή σε κλίμακα 1/20 ενός Ορεινού Παρατηρητηρίου Δασοπυρόσβεσης σε βουνό του Ελληνικού χώρου άνω των 1000 μέτρων. Επιλέξαμε να τοποθετήσουμε την κατασκευή στην τοποθεσία Τεισιά της Μαδαρής σε υψόμετρο άνω των 1500 μέτρων.  Το ιδιαίτερο περιβάλλον της περιοχής ενισχύεται από τους κατακόρυφους βράχους που ξεπροβάλλουν επιβλητικά σαν πελώρια τείχη λαξευμένα στο βράχο.  Για την καλύτερη ένταξη της κατασκευής στο ιδιαίτερο φυσικό περιβάλλον τοποθετείται δίπλα από ένα κατακόρυφο βράχο με τρόπο που να συμπληρώνει τη μορφή του και να ακολουθεί τη φυσική κλίση του βράχου.

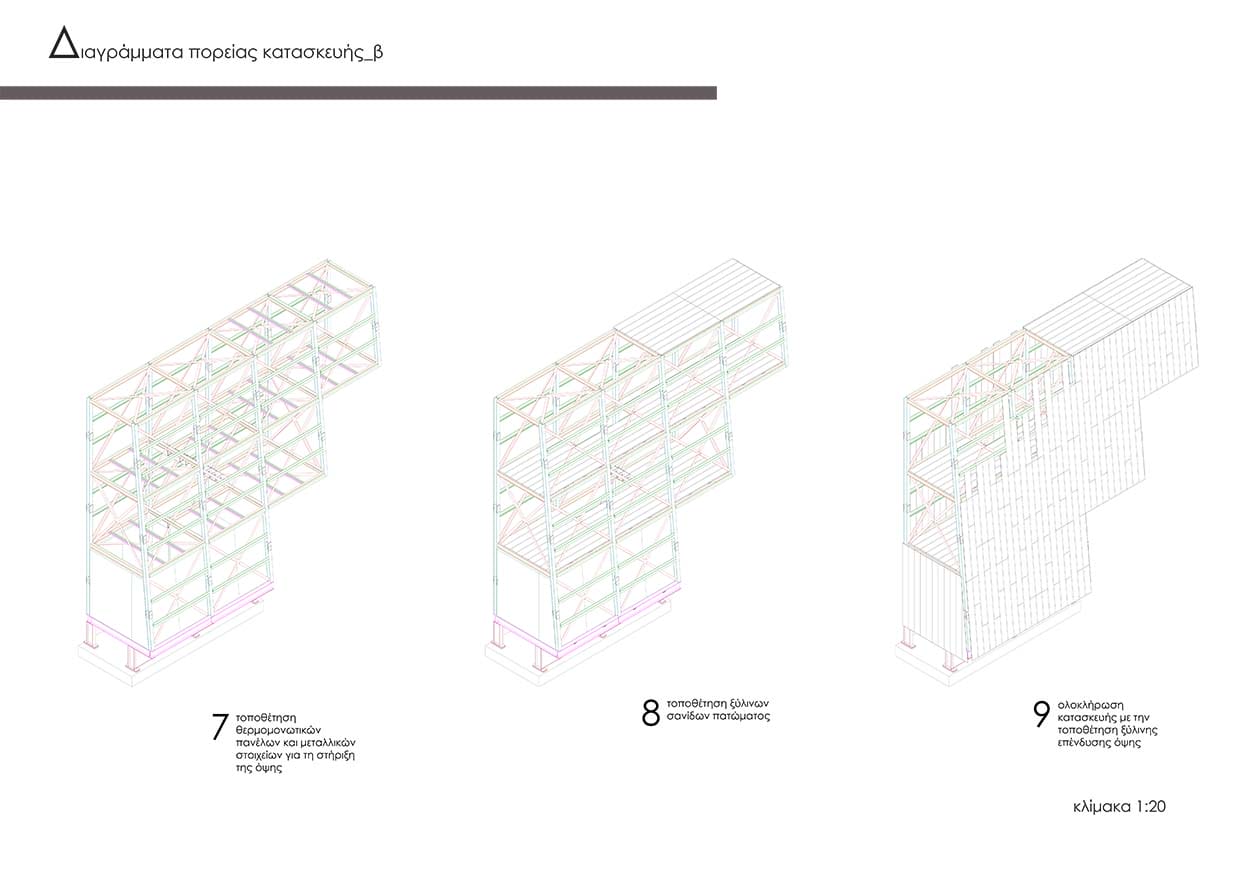

Διαγράμματα Πορείας Κατασκευής_Β, © Σιακαλλής Χρίστος, Δημητριάδου Λητώ, Παναγή Αντωνία

Το παρατηρητήριο είναι κατασκευασμένο από ελαφριά υλικά, με το φέροντα οργανισμό να αποτελείται από ανοιχτές μεταλλικές διατομές. Η κατασκευή αποτελείται από τρία επίπεδα των οποίων το εμβαδόν αυξάνεται καθ’ ύψος.  Στη χαμηλότερη στάθμη βρίσκεται ο κλειστός πυρήνας της κατασκευής όπου είναι δυνατή η παραμονή των δύο ατόμων που θα εναλλάσσονται στην παρατήρηση. Ακολουθεί μια μεταβατική στάθμη η οποία οδηγεί στην τελευταία στάθμη σε ύψος 4 μέτρων από την οποία γίνεται και η παρατήρηση. Η κατασκευή καλύπτεται εξωτερικά από ξύλινη επένδυση η οποία διαμορφώνεται στη γωνία με τρόπο που να προσομοιάζει τη μορφή του βράχου.

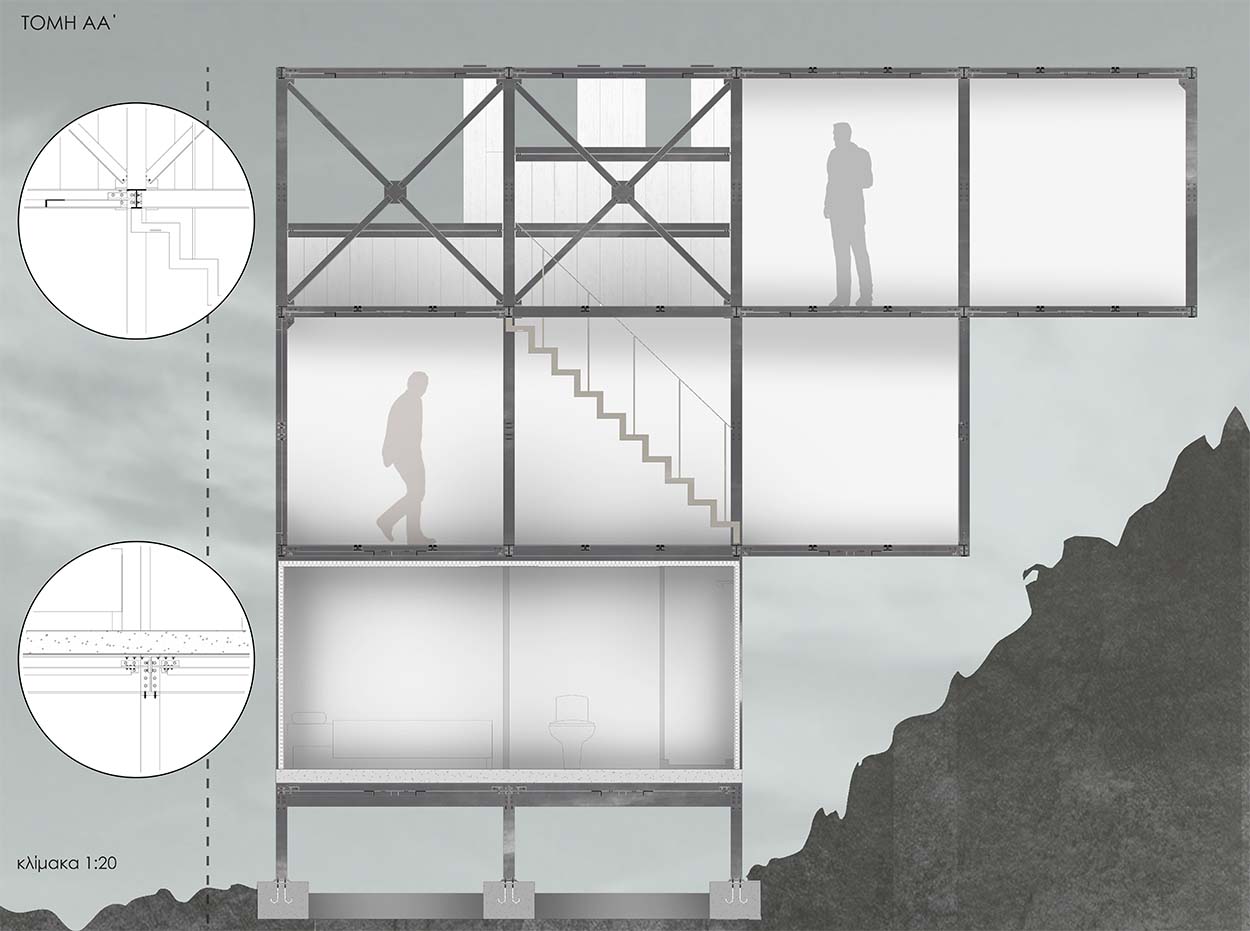

Διαμήκης Τομή, © Σιακαλλής Χρίστος, Δημητριάδου Λητώ, Παναγή Αντωνία

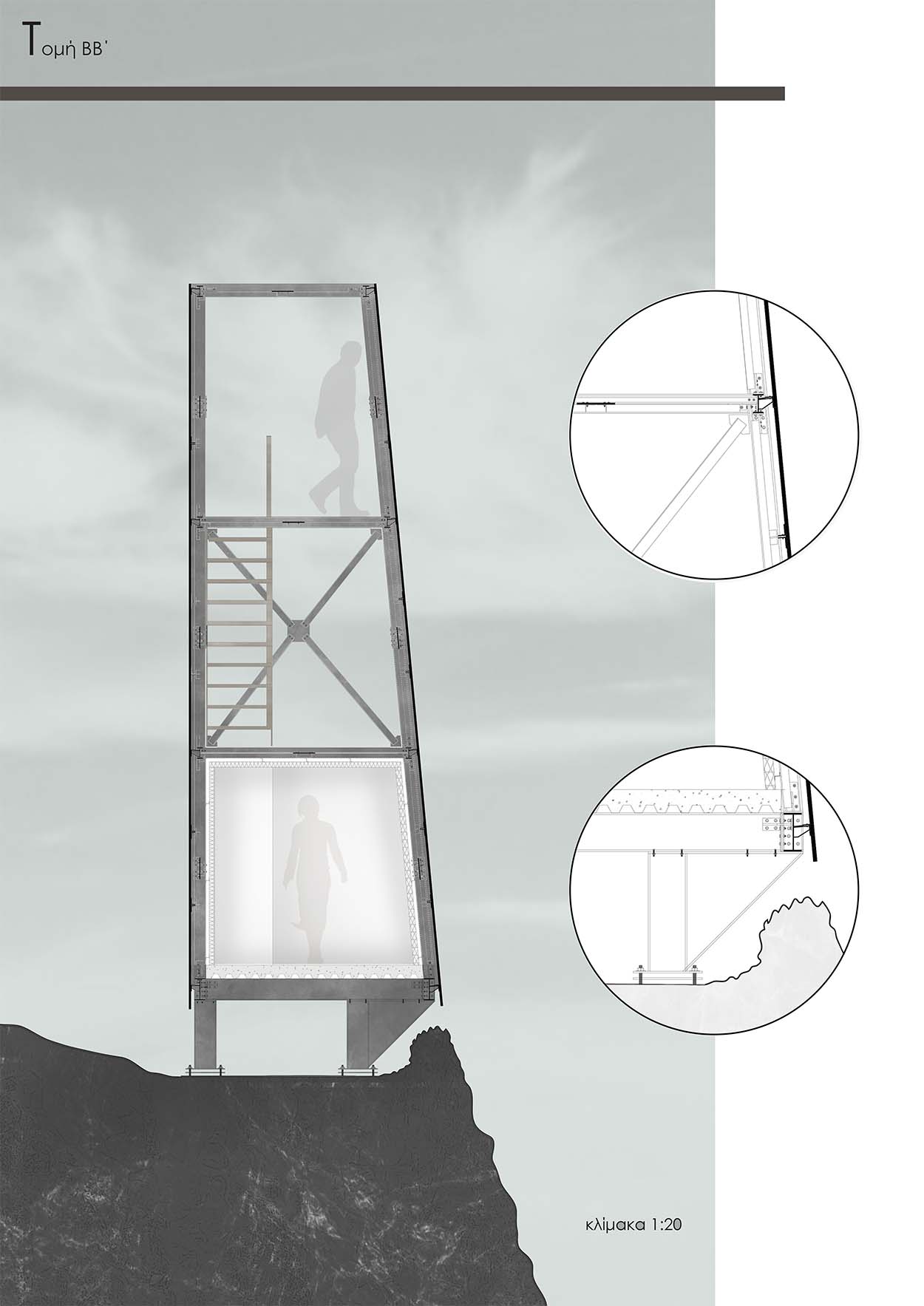

Εγκάρσια Τομή, © Σιακαλλής Χρίστος, Δημητριάδου Λητώ, Παναγή Αντωνία

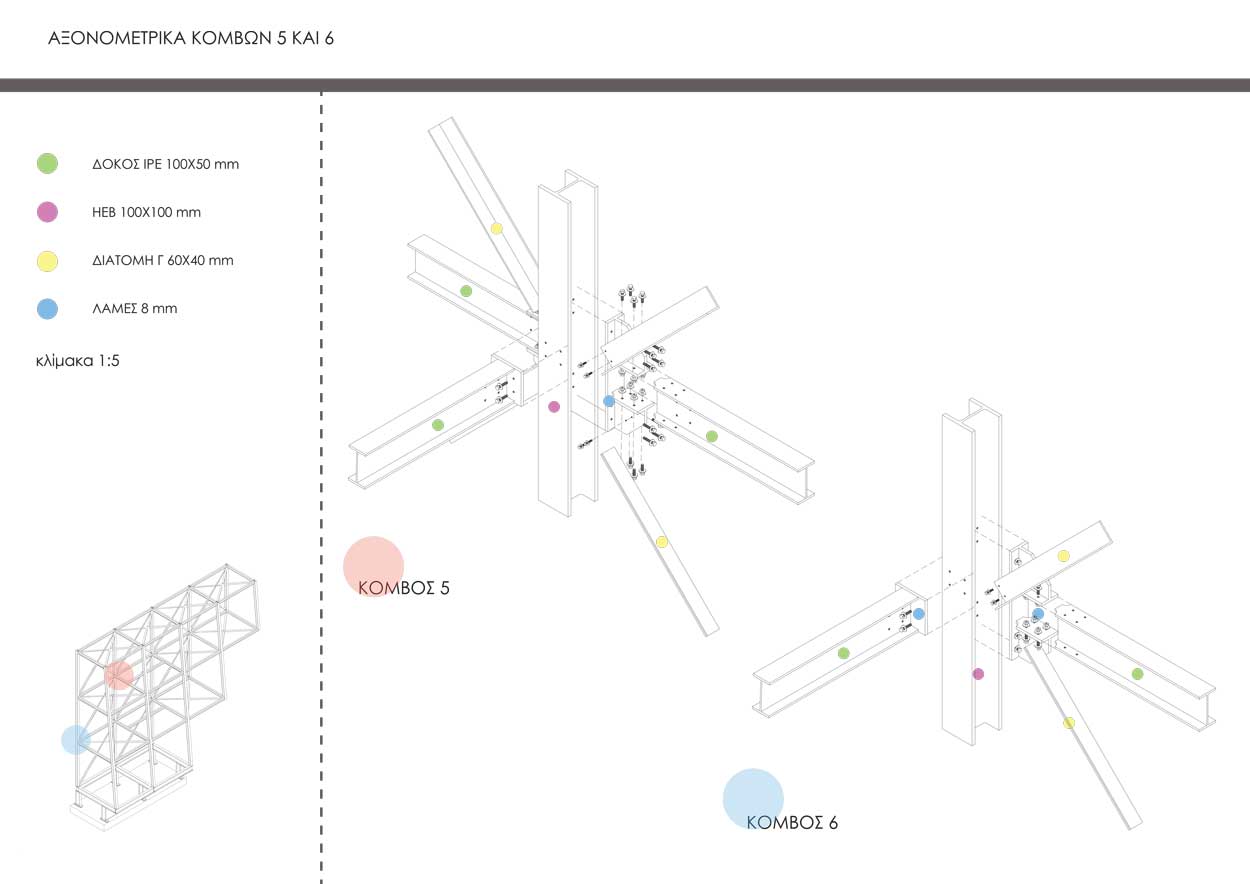

Κατασκευαστική λεπτομέρεια κόμβων 5 και 6, © Σιακαλλής Χρίστος, Δημητριάδου Λητώ, Παναγή Αντωνία

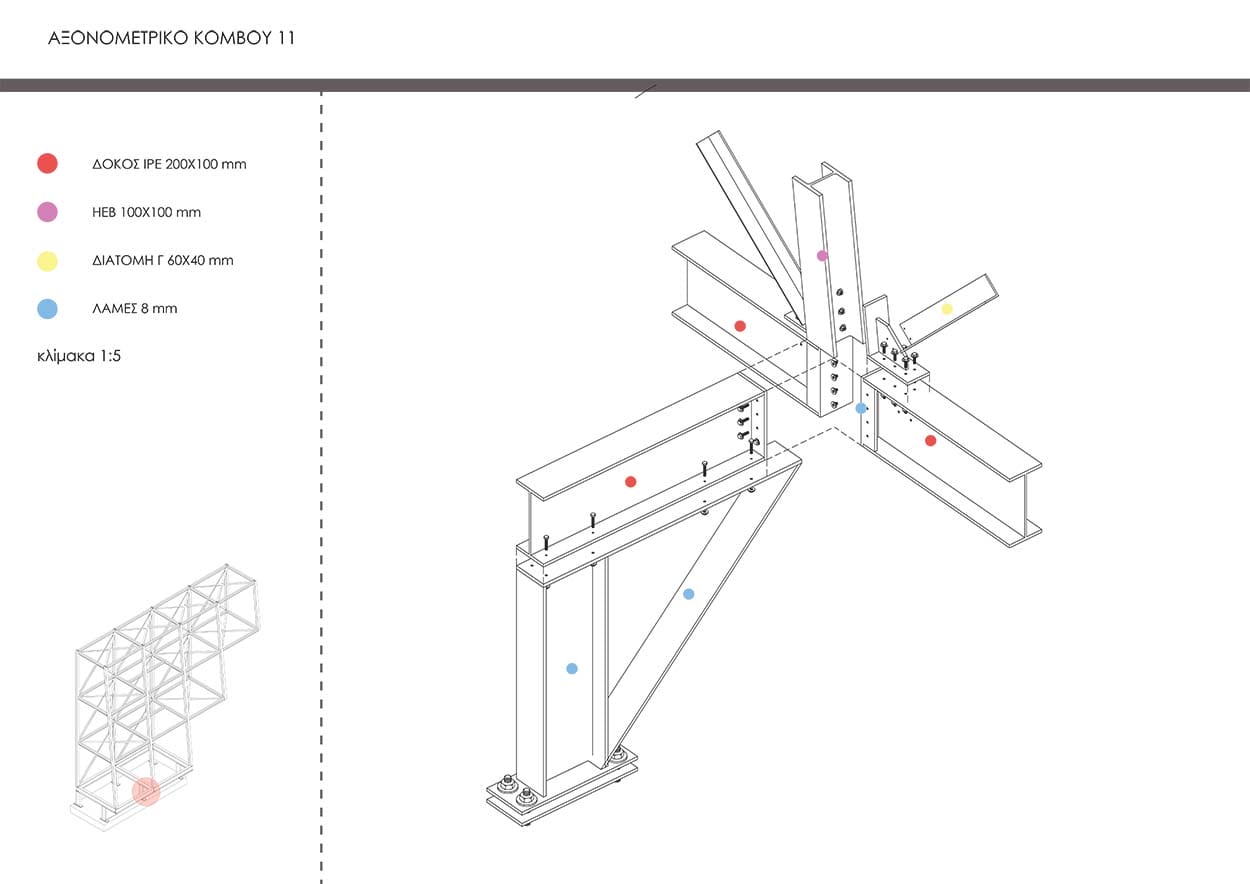

Κατασκευαστική λεπτομέρεια κόμβου 11 , © Σιακαλλής Χρίστος, Δημητριάδου Λητώ, Παναγή Αντωνία

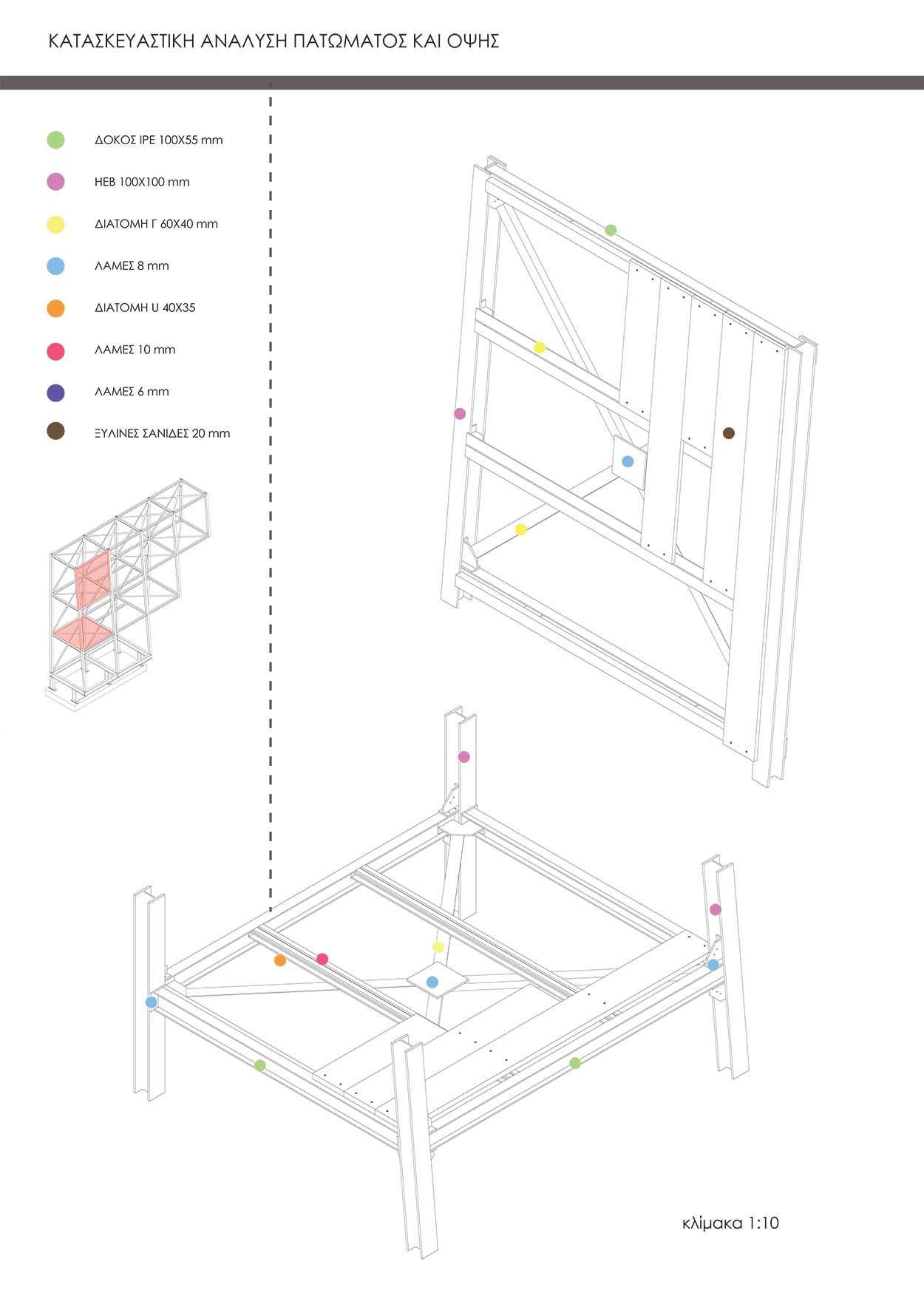

Κατασκευαστική λεπτομέρεια Όψης και Πατώματος , © Σιακαλλής Χρίστος, Δημητριάδου Λητώ, Παναγή Αντωνία

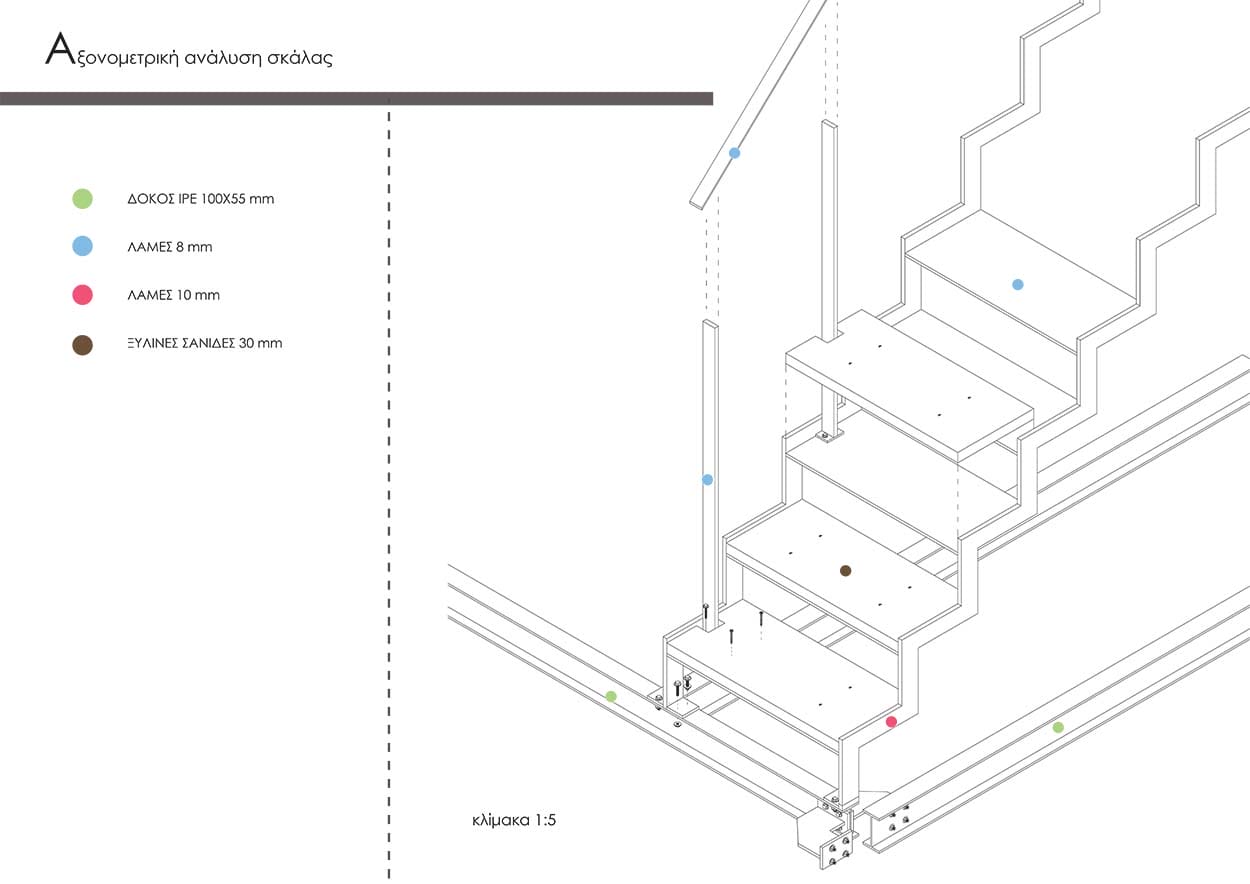

Κατασκευαστική λεπτομέρεια σκάλας, © Σιακαλλής Χρίστος, Δημητριάδου Λητώ, Παναγή Αντωνία
